CHỨC NĂNG HOẠT ĐỘNG CỦA TỦ PHÂN PHỐI DB, MDB, TỦ TỤ BÙ

​​​​​​Chức năng hoạt động của tủ phân phối (DB) Tủ phân phối nhánh được sử dụng trong các mạng điện hạ thế. Được sử dụng rộng rãi và phổ biến trong các công trình công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học…và các công ty điện lực với thiết kế gọn nhẹ và cấu trúc đơn giản.

 ​​​​​​Chức năng hoạt động của tủ phân phối (DB)

Tủ phân phối nhánh được sử dụng trong các mạng điện hạ thế. Được sử dụng rộng rãi và phổ biến trong các công trình công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học…và các công ty điện lực với thiết kế gọn nhẹ và cấu trúc đơn giản.

Các loại Tủ phân phối hạ thế được thay đổi hoàn toàn cho phù hợp với mục đích sử dụng của nó. Vì vậy, thiết kế và xây dựng của nó phải phù hợp với hướng dẫn sử dụng điện tại nơi làm việc của nó. Tủ phân phối hạ thế cung cấp 2 chức năng chính:

• Bảo vệ các thiết bị như: thiết bị chuyển mạch, dụng cụ đo chỉ thị, rơ le, và bảng cầu chì, từ các tác động cơ học, do sự dao động, và ảnh hưởng bên ngoài khác có khả năng ảnh hưởng đến tính toàn vẹn của hoạt động (ví dụ như EMI, bụi, độ ẩm, sâu mọt, …).
• Bảo vệ sự sống cho con người, tránh bị điện giật trực tiếp hoặc gián tiếp.

     Chức năng hoạt động của tủ MDB

• Phân phối điện cho các loại tủ bảng điện khác trong từng khu vực
• Cung cấp điện trực tiếp cho tải, tủ thường lấy nguồn từ đầu ra của tủ phân phối chính.

Chức năng bảo vệ của tủ phân phối được điều chỉnh nâng lên một cấp so với tủ phân phối chính để đảm bảo an toàn cho khu vực mà không gây ảnh hưởng đến các khu vực khác.

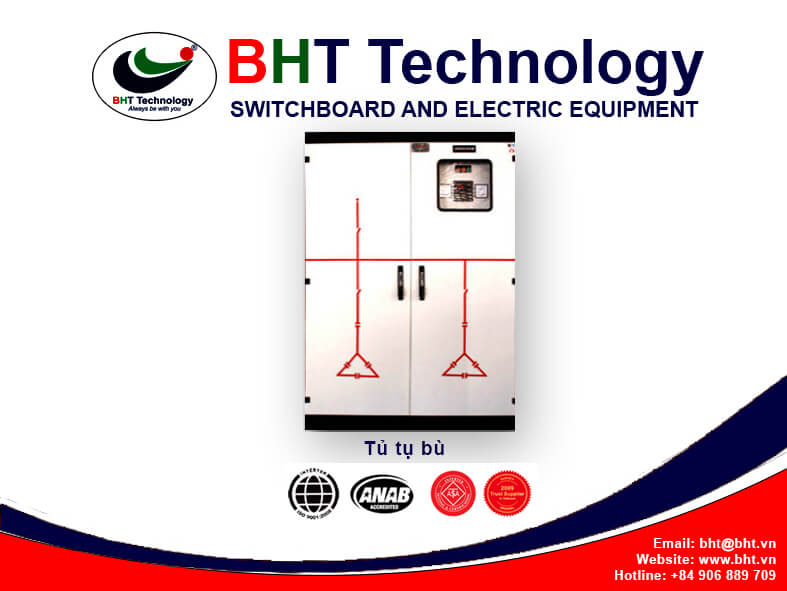

      Chức năng hoạt động của tủ tụ bù

• Tủ tụ bù dùng để bù công suất bị hao hụt trên đường dây trong quá trình truyền tải, được sử dụng trong các mạng điện hạ thế, lắp đặt tại phòng kỹ thuật của các tầng, phòng kỹ thuật của các thiết bị và tại khu vực trạm máy biến áp… Tủ điện tụ bù công dụng nâng cao hệ số công suất bằng cách sử dụng bộ tụ bù làm nguồn phát công suất phản kháng, tiết kiệm chi phí, nâng cao chất lượng điện của tải.

• Bù công suất phản kháng giúp giảm tiền phạt

• Đặc biệt tủ sử dụng phương pháp bù tiên tiến – bù tự động với thiết bị điều khiển tự động được chia làm nhiều cấp, tủ bù sẽ tự động so sánh độ lệch pha giữa điện áp và dòng điện với giá trị cà1zi đặt (thông thường 0.85 – 0.95) để nhận biết số lượng công suất cần bù để đưa tín hiệu tự động đóng cắt tụ bù cho đến khi đạt được trị số như yêu cầu và giữ hệ số công suất quanh giá trị cài đặt.
