Phân biệt tủ điện tổng MSB và MDB - Nên dùng loại nào?

Trong hệ thống tủ điện, hai thuật ngữ tủ điện tổng MSB và tủ điện phân phối MDB xuất hiện liên tục trong tài liệu kỹ thuật, bản vẽ thiết kế và báo giá thi công. Tuy nhiên, nhiều người – kể cả kỹ sư mới vào nghề hoặc chủ đầu tư – vẫn chưa nắm rõ điểm khác biệt giữa hai loại này và khi nào nên dùng loại nào cho phù hợp với yêu cầu vận hành.

Trước khi đọc tiếp, nếu bạn cần hiểu rõ tủ điện tổng MSB và MDB là gì, việc tham khảo bài viết đó sẽ giúp bạn nắm rõ vị trí, vai trò của MSB trong hệ thống tủ điện công nghiệp tổng thể.

Thế nào là tủ điện tổng MSB và MDB - Cách phân biệt

MSB là gì và vai trò của nó

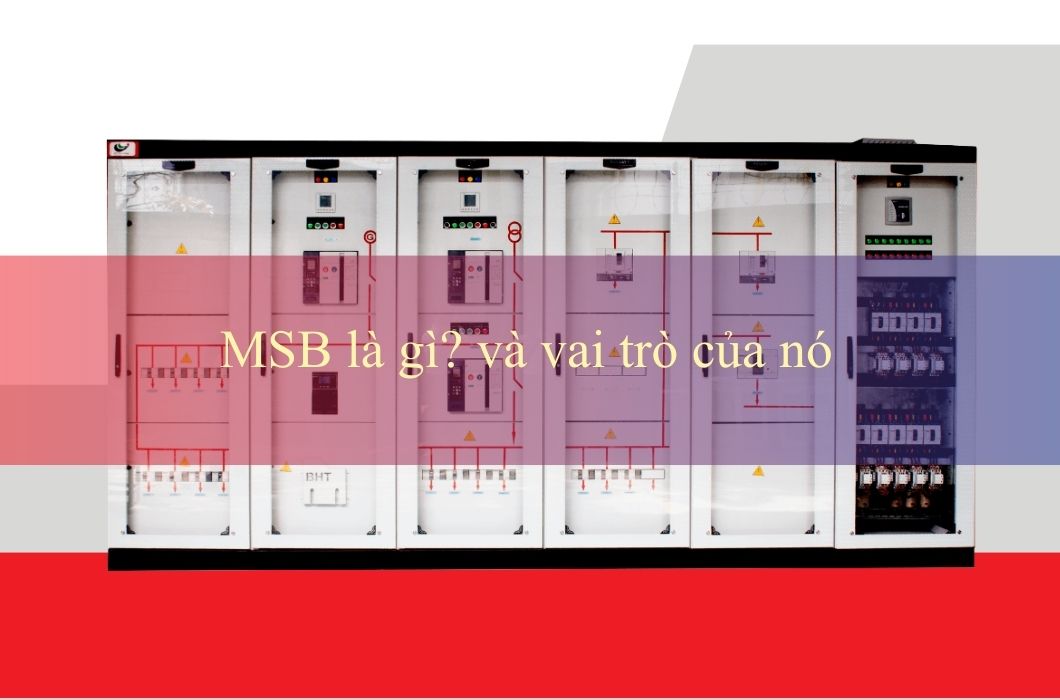

Vai trò của tủ điện tổng MSB

MSB (Main Switchboard) là tủ điện tổng dùng để tiếp nhận nguồn điện chính từ bên ngoài (trạm biến áp, lưới điện hoặc máy phát) rồi phân phối cho toàn hệ thống. MSB là điểm đầu tiên – cấp cao nhất trong sơ đồ phân phối điện.

Vai trò chính của MSB:

• Nhận nguồn điện tổng của hệ thống

• Bảo vệ và ngắt mạch chính khi có sự cố

• Điều phối điện tới các tủ phân phối khác, bao gồm cả tủ điện MDB

• Là “trụ cột” cho toàn bộ mạng điện phía sau

Trong nhiều hệ thống điện công nghiệp, MSB còn kết hợp tính năng giám sát và đo lường tổng thể, giúp kỹ sư vận hành hiểu rõ tình trạng điện năng tiêu thụ, dòng tải và tải đỉnh.

MDB là gì và vai trò của nó

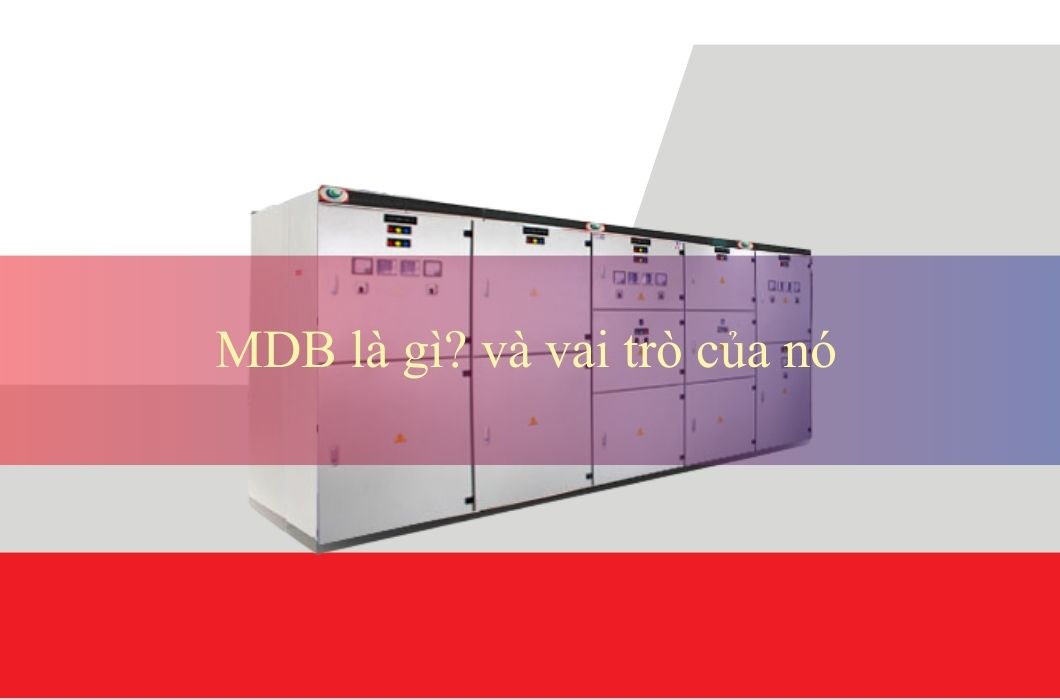

Vai trò của tủ điện tổng MDB

MDB (Main Distribution Board) là tủ điện phân phối chính nhận nguồn từ MSB rồi phân chia tiếp tới:

• Các tủ DB (Distribution Board)

• Các phụ tải thiết bị riêng lẻ

• Khu vực/quadrant/tầng trong công trình

MDB có chức năng:

• Phân chia nguồn theo khu vực

• Bảo vệ mỗi ngõ phân phối riêng

• Điều khiển tải nhỏ hơn

• Giảm tải và phân luồng điện cho hệ thống

MDB không có vai trò “quản trị tổng” như MSB, mà là tài khoản phân phối theo khu vực.

So sánh MSB và MDB

Khi nào nên dùng MSB hoặc MDB?

? Khi nên chọn MSB

• Hệ thống cần kiểm soát nguồn tổng

• Số lượng tải lớn, quy mô phân phối rộng

• Có nhiều khu vực yêu cầu cấp điện riêng

• Cần đo lường, giám sát tổng thể

? Khi nên chọn MDB

• Hệ thống phân khu riêng biệt

• Nhiều tầng hoặc phân xưởng riêng biệt

• Mỗi khu vực có yêu cầu riêng về bảo vệ

• Khi MSB đã có và bạn cần phân phối thêm

Lựa chọn cấu hình phù hợp với dự án

Khi lập dự toán cho tủ điện tổng MSB và tủ điện MDB, nhiều yếu tố ảnh hưởng đến thiết kế và báo giá:

• Dòng tải và công suất dự kiến

• Số lượng ngõ ra

• Tiêu chuẩn kỹ thuật

• Mức độ giám sát – điều khiển

• Môi trường lắp đặt (trong nhà/ngoài trời)

Thông tin chi tiết hơn về cấu tạo tủ điện tổng MSB và nguyên lý hoạt động tủ điện tổng MSB sẽ giúp bạn hiểu đúng cách thiết kế hệ thống điện trước khi soạn thảo yêu cầu báo giá kỹ thuật.

Ứng dụng trong thực tế

• Nhà máy sản xuất, phân xưởng lớn

• Cao ốc văn phòng & trung tâm thương mại

• Hệ thống cấp điện tòa nhà, trung tâm dữ liệu

• Khu công nghiệp, khu chế xuất

Với những công trình lớn, hệ thống điện thường kết hợp MSB và nhiều bảng MDB để phân phối điện hiệu quả và dễ kiểm soát.

Lời khuyên khi lựa chọn MSB – MDB

• Đừng chọn theo cảm tính: phải dựa vào sơ đồ điện và tải thực tế

• Yêu cầu nhà thầu cung cấp bản mô phỏng dòng tải

• Xem xét cả tiêu chuẩn IP, vật liệu, tính mở rộng sau này

• Tham khảo thêm các giải pháp từ BHT Group để tối ưu chi phí và kỹ thuật

Kết luận

Tóm lại, MSB và MDB đều cần thiết trong hệ thống tủ điện hiện đại, nhưng chúng phục vụ những mục đích khác nhau:

• MSB: quản lý nguồn tổng, chịu trách nhiệm chính

• MDB: phân phối chi tiết theo khu vực

Việc lựa chọn loại nào phù hợp phụ thuộc vào quy mô hệ thống, nhu cầu vận hành và yêu cầu kỹ thuật thực tế.
