1. Tủ điện ngoài trời là gì?

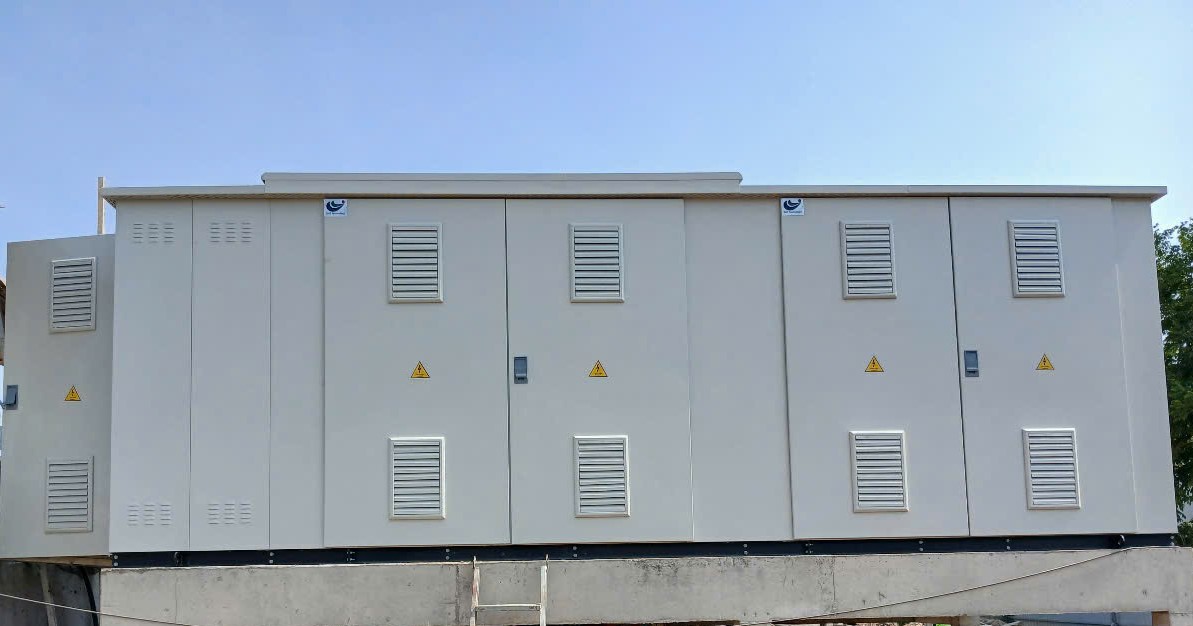

Tủ điện ngoài trời do BHT Group cung cấp

Tủ điện ngoài trời (Outdoor Electrical Cabinet) là loại tủ chuyên dụng để lắp đặt và bảo vệ các thiết bị điện trong điều kiện môi trường bên ngoài. Khác với tủ điện âm tường hoặc tủ điện công nghiệp trong nhà, tủ điện ngoài trời được thiết kế đặc biệt với khả năng chống nước, chống bụi, chống ăn mòn và chịu được tác động từ thời tiết.
Nhờ vậy, tủ điện ngoài trời thường được ứng dụng tại:
Các trạm biến áp.

• Hệ thống chiếu sáng đô thị, công viên, cầu cảng.
• Khu công nghiệp, nhà máy sản xuất.
• Công trình ngoài trời không có mái che.

? Để hiểu rõ hơn về các loại tủ điện khác, bạn có thể tham khảo bài viết: Tủ điện – cấu tạo, công dụng và ứng dụng thực tế.

2. Cấu tạo của tủ điện ngoài trời

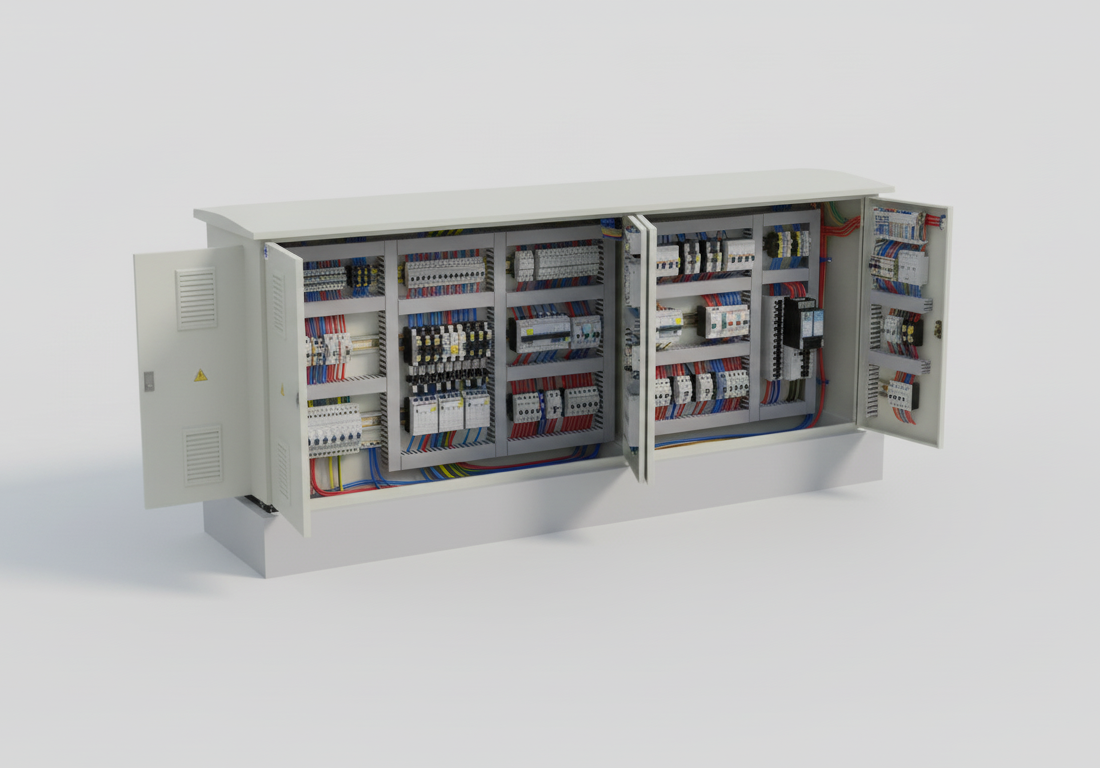

Mô hình tủ điện ngoài trời BHT Group

Bên trong tủ điện ngoài trời thường bao gồm:
Thiết bị đóng cắt (Aptomat, MCCB, cầu dao).

• Thiết bị đo lường (đồng hồ điện, biến thế, biến áp).
• Thiết bị bảo vệ và điều khiển (contactor, rơ-le, bộ điều khiển tự động).
• Hệ thống tụ bù (điều chỉnh công suất).

Vỏ tủ được chế tạo từ các vật liệu có độ bền cao:
Thép CT3, thép sơn tĩnh điện.

• Inox SUS 201 hoặc SUS 304.
• Tôn đen, Inax 204 trở lên.

Độ dày vật liệu phổ biến: 1.2mm – 2.0mm, đảm bảo khả năng cách điện và chống va đập.
Đặc biệt, thiết kế dạng mái vòm hoặc hình cánh chim giúp thoát nước mưa, hạn chế bụi bẩn xâm nhập.

3. Kích thước tủ điện ngoài trời

Tùy theo nhu cầu, tủ điện ngoài trời có nhiều kích thước khác nhau, phổ biến:
Chiều cao: 220mm – 2200mm.

• Chiều rộng: từ 250mm trở lên.
• Chiều sâu: 150mm – 1000mm.

Các dạng thường gặp:

• Hình vuông.
• Hình chữ nhật.
• Tủ 1 cánh hoặc 2 cánh.

4. Công dụng của tủ điện ngoài trời

Tủ điện ngoài trời có nhiệm vụ chính là:

• Bảo vệ thiết bị điện khỏi tác động từ môi trường (mưa, nắng, bụi, hơi muối ở vùng biển…).
• Đảm bảo an toàn cho hệ thống điện dân dụng và công nghiệp.

Điều khiển, phân phối điện cho nhà máy, xí nghiệp, công trình công cộng. Lắp đặt linh hoạt: ngoài trời công viên, khu đô thị, cầu cảng, sân bay.

? Nếu bạn muốn tìm hiểu kỹ hơn về tủ điện công nghiệp và ứng dụng, có thể xem tại đây: Tủ điện công nghiệp là gì?.

5. Cách chọn tủ điện ngoài trời đúng chuẩn

5.1. Chọn theo chất liệu và độ dày

• Ưu tiên thép sơn tĩnh điện hoặc inox chống gỉ.
• Độ dày từ 1.2 – 2.0mm để đảm bảo độ cứng và tuổi thọ.

5.2. Chọn theo mục đích sử dụng

• Tủ điện ngoài trời 1 cánh: phù hợp hệ thống chiếu sáng, điều khiển đơn giản.
• Tủ điện ngoài trời 2 cánh: dùng cho hệ thống điện phức tạp, yêu cầu nhiều thiết bị bên trong.

5.3. Chọn theo chỉ số IP (Ingress Protection)

• IP > 54: chống bụi và nước cơ bản.
• IP65 – IP67: chống bụi, chống nước mạnh, phù hợp lắp đặt tại nơi không có mái che.

5.4. Chọn theo vị trí lắp đặt

• Ngoài trời có mái che → IP 54 – 55 là đủ.
• Ngoài trời không mái che, môi trường khắc nghiệt → IP65 trở lên.

6. Ứng dụng của tủ điện ngoài trời

• Tủ điện ngoài trời được ứng dụng đa dạng trong:
• Mạng điện phân phối tại khu công nghiệp, nhà xưởng.
• Trạm biến áp, hệ thống chiếu sáng công cộng.
• Hệ thống điện tòa nhà cao tầng.
• Công trình hạ tầng kỹ thuật: cầu cảng, công viên, sân bay.

7. Những lưu ý khi lựa chọn tủ điện ngoài trời

• Kiểm tra kỹ thông số kỹ thuật trước khi mua.Ưu tiên tủ điện có chỉ số IP ≥ 65.
• Xác định rõ mục đích và vị trí lắp đặt để chọn loại phù hợp.
• Nên chọn mua tại đơn vị uy tín để đảm bảo chất lượng.
