Tủ Điện Tổng MSB: Giải Pháp Phân Phối Điện Hạ Thế Đạt Chuẩn ASTA Cho Tòa Nhà & Nhà Máy

Trong sơ đồ kiến trúc hạ tầng cơ điện (M&E) của các dự án hiện đại, tủ điện tổng MSB (Main Switchboard) đóng vai trò là "trái tim" vận hành, chịu trách nhiệm tiếp nhận và phân phối toàn bộ nguồn điện hạ thế từ máy biến áp đến các phụ tải tiêu thụ. Một sự cố nhỏ tại hệ thống tủ điện tổng có thể làm ngưng trệ toàn bộ hoạt động của tòa nhà hay dây chuyền sản xuất nhà máy. Với hành trình 22 năm khẳng định vị thế nhà sản xuất tủ điện uy tín và là đơn vị tiên phong sở hữu chứng nhận ASTA Fullrange, BHT Group chia sẻ cẩm nang kỹ thuật toàn diện về cấu tạo, vai trò và tiêu chuẩn lựa chọn tủ điện MSB cho tòa nhà và tủ điện tổng nhà máy giúp các nhà thầu M&E tối ưu hiệu suất, tiết kiệm ngân sách và bảo đảm an toàn tuyệt đối.

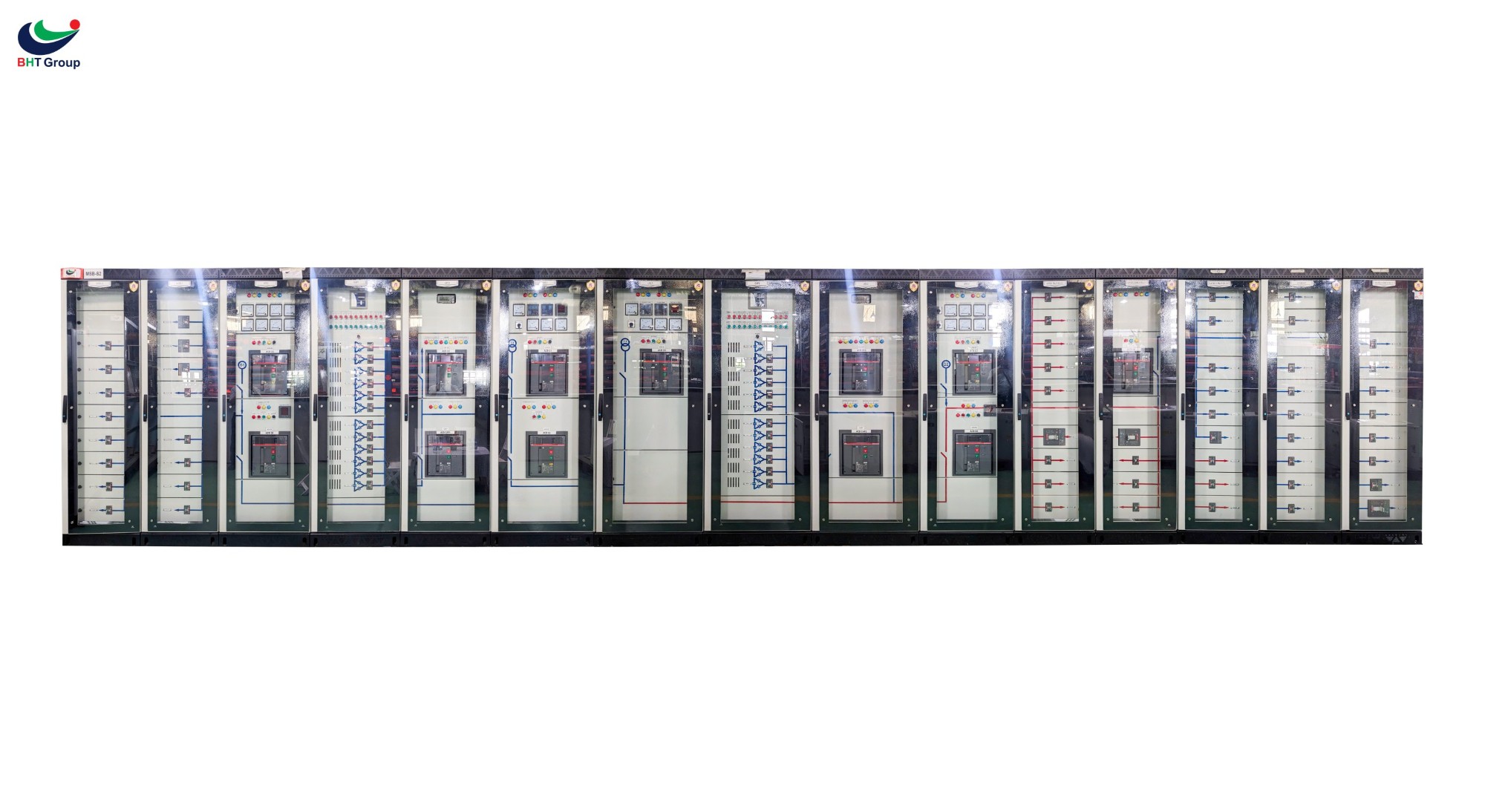

Tủ điện tổng MSB BHT Group

1. Tủ điện tổng MSB là gì? Vai trò chiến lược trong hệ thống điện

Trong cấu trúc mạng phân phối điện hạ thế công nghiệp và dân dụng, tủ điện tổng MSB giữ vị trí thượng nguồn, quyết định sự an toàn của toàn bộ hạ tầng điện phía sau.

Khái niệm tủ điện tổng MSB và vị trí lắp đặt trong sơ đồ đơn tuyến

Tủ điện tổng MSB (Main Switchboard hoặc Main Distribution Board) là tổ hợp tủ điện hạ thế đầu nguồn, được lắp đặt ngay sau trạm biến áp hạ thế (hoặc máy phát điện dự phòng) và đứng trước các tủ phân phối nhánh MDB (Sub-Distribution Board) hay tủ tầng DB. Phân phối nguồn điện tổng đến các tủ phân phối phụ MDB và tủ tầng. Để hiểu rõ hơn về cách thiết kế phân cấp nguồn điện này, quý kỹ sư có thể tham khảo bài viết chi tiết về cách phân biệt tủ điện MSB và MDB."

• Dải điện áp vận hành: Tủ được thiết kế để làm việc ở cấp điện áp hạ thế tiêu chuẩn 3 pha 380V - 415V AC, tần số 50/60Hz.

• Dải dòng điện định mức: Tủ có khả năng mang tải dòng điện cực lớn, phổ biến từ 600A đến 6300A tùy thuộc vào quy mô phụ tải của dự án.

• Vị trí lắp đặt: Tủ thường được đặt cố định tại phòng điện tổng (Main Electrical Room) ở tầng hầm hoặc tầng kỹ thuật của các cao ốc, tòa nhà chung cư, hoặc tại khu vực trạm phân phối trung tâm của các nhà máy sản xuất.

Chức năng đóng cắt và bảo vệ phụ tải cho toàn bộ hệ thống cơ điện (M&E)

Tủ điện tổng MSB đảm nhận 3 chức năng chiến lược nhằm duy trì sự sống cho toàn bộ hệ thống M&E:

1. Tiếp nhận và chuyển mạch nguồn điện: Tiếp nhận điện năng từ nguồn điện lưới quốc gia hoặc máy phát điện khẩn cấp thông qua hệ thống máy cắt không khí (ACB) hoặc Aptomat khối (MCCB).

2. Phân phối điện năng tập trung: Chia nhỏ nguồn năng lượng tổng thành nhiều đường cáp nhánh để cấp nguồn cho các tủ phân phối MDB, tủ điện PCCC, hệ thống thang máy và hệ thống điều hòa trung tâm Chiller.

3. Bảo vệ an toàn đa tầng: Tích hợp các rơ-le kỹ thuật số để phát hiện và cô lập tức thì sự cố ngắn mạch, quá tải, sụt áp, mất pha hoặc dòng rò chạm đất, bảo vệ cuộn dây máy biến áp và ngăn ngừa nguy cơ cháy nổ.

2. Phân tích cấu tạo tủ điện tổng MSB đạt chuẩn quốc tế IEC 61439-2

Độ tin cậy của hệ thống tủ điện tổng MSB phụ thuộc hoàn toàn vào kết cấu cơ khí vỏ tủ và chất lượng lắp ráp linh kiện bên trong theo bộ tiêu chuẩn IEC 61439-2.

Thiết kế vỏ tủ điện linh hoạt theo Form 1, 2, 3, 4 và cấp độ bảo vệ IP

Tiêu chuẩn ngăn chia nội bộ (Form of Internal Separation) trong tiêu chuẩn IEC 61439-2 quy định cấp độ an toàn chống phóng điện hồ quang giữa các ngăn thiết bị:

• Thiết kế Form 1 & Form 2: Không có ngăn chia hoặc chỉ cách ly thanh cái với các khoang thiết bị. Phù hợp cho các tủ điện hạ thế quy mô nhỏ.

• Thiết kế Form 3 (Form 3a, 3b): Phân tách riêng biệt giữa khoang chứa thanh cái chính, khoang chứa thiết bị đóng cắt và khoang cáp đầu ra.

• Thiết kế Form 4 (Form 4a, 4b): Dạng phân tách cao cấp nhất. Mỗi thiết bị đóng cắt nhánh (MCCB) đều được đặt trong một ngăn kim loại kín riêng biệt.

 Kiến thức chuyên môn cho nhà thầu M&E: Thiết kế Form 3b và Form 4b là chuẩn mực bắt buộc cho các tủ điện MSB cho tòa nhà cao tầng và tủ điện tổng nhà máy. Kết cấu ngăn chia này đảm bảo khi kỹ sư tiến hành bảo trì, bảo dưỡng một thiết bị MCCB nhánh thì sự cố phóng điện hồ quang (nếu có) sẽ bị cô lập hoàn toàn bên trong ngăn đó, không lan sang hệ thống thanh cái chính, giúp tòa nhà vận hành liên tục mà không cần sa thải toàn bộ phụ tải.

Ngoài ra, vỏ tủ điện BHT Group được gia công từ thép dập mạ kẽm hoặc sơn tĩnh điện ngoài trời, đạt cấp bảo vệ từ IP42/IP43 (dùng trong nhà) đến IP54/IP65 (dùng ngoài trời/môi trường bụi bẩn).

Hệ thống thanh cái Busbar gia công CNC và thiết bị đóng cắt ACB/MCCB chất lượng cao

Thanh cái dẫn điện chính (Busbar) được coi là hệ xương sống của tủ điện tổng MSB:

• Công nghệ gia công Busbar CNC: BHT Group ứng dụng máy uốn, dập, cắt Busbar đồng CNC tự động, giúp các bề mặt tiếp xúc đạt độ phẳng mịn tuyệt đối, giảm thiểu tối đa điện trở tiếp xúc và triệt tiêu hiện tượng om nhiệt cục bộ.

• Mạ kẽm/Mạ tin bảo vệ: Thanh cái đồng được mạ kẽm hoặc mạ thiếc chuẩn công nghiệp để chống oxy hóa, nâng cao khả năng dẫn điện liên tục.

• Thiết bị đóng cắt cao cấp: BHT Group là đối tác chiến lược của các tập đoàn hàng đầu như Schneider Electric (Pháp), Mitsubishi Electric (Nhật Bản) và LS Electric (Hàn Quốc). Tủ MSB được tích hợp các dòng máy cắt không khí ACB, Aptomat MCCB có khả năng chịu dòng cắt ngắn mạch khẩn cấp (Icu) lên đến 65kA, 85kA hoặc 100kA.

Các thiết bị đo lường và bảo vệ tích hợp trong tủ điện hạ thế

Để giúp kỹ sư dễ dàng quản lý chất lượng điện năng, mặt tủ MSB được tích hợp đồng bộ:

• Đồng hồ đa năng kỹ thuật số (Multifunction Meter): Đo lường trực quan các thông số U, I, P, Q, S, cosφ, tần số Hz và sóng hài THD.

• Hệ thống rơ-le bảo vệ nâng cao: Rơ-le bảo vệ dòng rò (ELR), rơ-le bảo vệ mất pha/đảo pha, rơ-le bảo vệ quá áp/thấp áp.

• Hệ thống chống sét lan truyền (SPD): Tủ tích hợp bộ cắt lọc sét hạ thế Cấp 1 + 2 (Type 1+2), bảo vệ linh kiện điện tử nhạy cảm trước các xung điện sét từ đường dây điện lực.

Tích hợp các rơ-le kỹ thuật số để bảo vệ an toàn cho hệ thống điện. Mời quý khách xem thêm định nghĩa và phân loại chi tiết các dòng tủ tại bài viết tủ điện hạ thế là gì.

3. Ứng dụng tủ điện MSB tại các công trình tòa nhà và nhà máy quy mô lớn

Dù ở môi trường dịch vụ thương mại hay sản xuất công nghiệp nặng, dòng tủ điện tổng MSB của BHT Group luôn đáp ứng hoàn hảo mọi yêu cầu khắt khe.

Giải pháp cấp nguồn tập trung cho tòa nhà cao ốc, bệnh viện và khách sạn 5 sao

Tại các dự án dân dụng cao cấp, tủ điện MSB cho tòa nhà đòi hỏi độ tin cậy nguồn điện cực cao và tính thẩm mỹ trong không gian phòng kỹ thuật:

• Tích hợp module tự động chuyển nguồn (ATS): Cho phép tự động chuyển đổi nguồn điện lưới sang máy phát điện dự phòng trong vòng 3 - 5 giây khi xảy ra mất điện lưới, đảm bảo hệ thống cấp cứu bệnh viện và thang máy tòa nhà không bị gián đoạn.

• Tích hợp hệ thống tủ tụ bù tự động (Capacitor Bank): Giúp nâng cao hệ số công suất cosφ > 0.95, giảm tổn thất điện năng và tránh bị ngành điện lực phạt tiền công suất phản kháng.

Hệ thống tủ MSB tối ưu vận hành cho dây chuyền sản xuất nhà máy công nghiệp

Trong môi trường tủ điện tổng nhà máy, thiết bị phải vận hành ổn định trước các tác động của bụi mịn, độ ẩm và tải động cơ biến thiên liên tục:

• Khả năng chịu tải vượt trội: Thiết kế hệ thống thanh cái đồng có tiết diện dự phòng tải cao, khả năng xả nhiệt tự nhiên tốt qua hệ thống khe chớp thông gió tích hợp lọc bụi.

• Khả năng chịu dòng ngắn mạch lớn: Bảo vệ an toàn tuyệt đối cho hệ thống dây chuyền sản xuất tự động hóa, tránh nguy cơ chập cháy dây chuyền gây dừng sản xuất (Downtime).

Minh chứng năng lực từ các dự án hạ tầng trọng điểm quốc gia

Sự bền bỉ và chất lượng của tủ điện MSB thương hiệu BHT Group đã được khẳng định qua hàng loạt dự án vĩ mô:

• Nhà máy công nghiệp FDI: Cung cấp hệ thống tủ MSB BHT Premium cho Nhà máy Makino Hưng Yên.

• Tổ hợp đô thị & Giáo dục: Cung cấp giải pháp trạm Kiosk cho Khu dân cư Bảo Vinh, chuỗi tổ hợp công nghệ cao FPT.

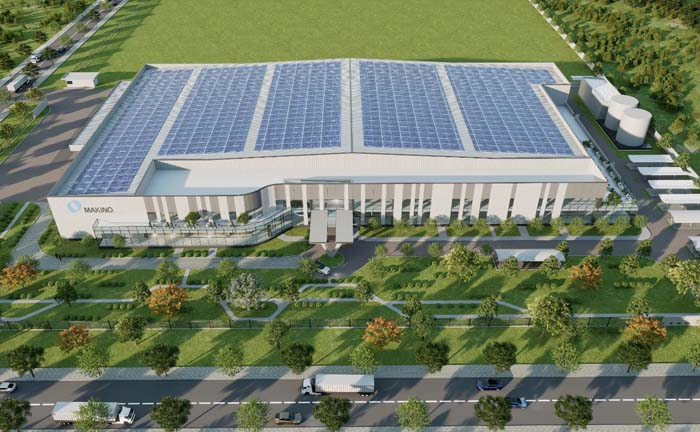

Dự án nhà máy Makino Hưng yên

4. Tại sao nên lựa chọn tủ điện tổng MSB sản xuất tại BHT Group?

Nằm trong tốp các nhà sản xuất tủ điện uy tín hàng đầu Việt Nam, BHT Group sở hữu những lợi thế cạnh tranh vượt trội mang lại giá trị gia tăng cho các nhà thầu M&E.

Danh sách 5 lý do nhà thầu M&E lựa chọn tủ MSB BHT Group

1. Bảo chứng từ chứng nhận ASTA Fullrange (160A - 6300A): BHT Group (BHT Technology) là đơn vị tiên phong tại Việt Nam sở hữu chứng nhận ASTA Fullrange - Full Type Test do tổ chức Intertek Singapore cấp theo tiêu chuẩn IEC 61439-2 cho toàn bộ dải dòng điện từ 160A đến 6300A. Sở hữu chứng nhận ASTA Fullrange - Full Type Test cho toàn bộ dải dòng điện. Đọc chi tiết về sự kiện cột mốc này tại bài viết BHT Group đạt chứng nhận ASTA Fullrange từ tổ chức Intertek Singapore.

2. Quy mô 4 nhà máy tự động hóa rộng 8,3 ha: Dây chuyền cắt Laser Fiber và chấn CNC tự động tại Bình Dương, Đồng Nai, Đà Nẵng và Nam Hà giúp rút ngắn 30% thời gian gia công cơ khí.

3. Đạt giải thưởng Thương hiệu Vàng TP.HCM: Minh chứng uy tín thương hiệu được UBND TP.HCM và Sở Công Thương vinh danh về thành tựu "Đổi mới và Bền vững".

4. Đội ngũ kỹ sư tinh hoa: Hơn 600 nhân sự với 30% là các kỹ sư điện hệ thống giàu kinh nghiệm, sẵn sàng hỗ trợ đọc bản vẽ, tư vấn bóc tách khối lượng và thiết kế sơ đồ tối ưu.

5. Hệ thống quản lý chuẩn ISO: Đạt bộ đôi chứng nhận ISO 9001:2015 (Quản lý chất lượng) và ISO 14001:2015 (Quản lý môi trường).

Chứng nhận ASTA FullRange - Full Type Test

5. Báo giá tủ điện tổng MSB và quy trình tư vấn chuyên sâu 2026

Để nhận bản báo giá tủ điện MSB 2026 chính xác nhất, quý nhà thầu và chủ đầu tư cần nắm rõ các yếu tố cấu thành đơn giá sản xuất.

Các yếu tố ảnh hưởng đến đơn giá sản xuất tủ bảng điện theo yêu cầu

• Dòng điện định mức và khả năng chịu ngắn mạch: Tủ MSB dải dòng 1000A - 1600A có giá thành khác biệt đáng kể so với dòng tủ công suất lớn 4000A - 6300A.

• Thương hiệu khí cụ điện chỉ định: Lựa chọn linh kiện thuộc phân khúc Châu Âu (Schneider, ABB) hay phân khúc Châu Á (LS, Mitsubishi, Hyundai).

• Cấu trúc ngăn chia Form tủ: Thiết kế vỏ tủ Form 3b/4b đòi hỏi khối lượng phôi thép cơ khí và thời gian gia công nhiều hơn so với thiết kế Form 1/2.

• Phân khúc giải pháp: BHT Group tư vấn đa dạng từ phân khúc BHT Premium (đáp ứng trọn vẹn tiêu chuẩn dự án FDI/khách sạn 5 sao) đến phân khúc Economic (tối ưu chi phí cho các công trình dân dụng).

Quy trình 4 bước nhận báo giá tủ điện MSB nhanh nhất cho hồ sơ thầu dự án

• Bước 1: Khách hàng gửi bản vẽ sơ đồ đơn tuyến (Single Line Diagram) và bảng bóc tách khối lượng vật tư về Email: sales@bht.vn hoặc Zalo Hotline: 0912 254 419.

• Bước 2: Đội ngũ kỹ sư dự án BHT Group tiến hành bóc tách chi tiết, kiểm tra tính hợp lý của sơ đồ nguyên lý và tư vấn tối ưu thiết kế.

• Bước 3: Lập và gửi bảng báo giá tủ điện MSB 2026 chi tiết từng hạng mục vỏ tủ, thanh cái đồng và thiết bị đóng cắt trong vòng 24 giờ.

• Bước 4: Thỏa thuận tiến độ sản xuất, ký kết hợp đồng và tiến hành giao hàng cuốn chiếu tại chân công trình.

6. FAQ - Giải đáp các câu hỏi thường gặp về tủ điện tổng MSB

1. Chứng nhận ASTA Fullrange của BHT Group có giá trị như thế nào trong hồ sơ thầu quốc tế?

Trả lời: Chứng nhận ASTA Fullrange do tổ chức Intertek (Anh Quốc/Singapore) cấp là bằng chứng kỹ thuật cấp cao nhất chứng minh mẫu tủ điện tổng MSB đã vượt qua trọn vẹn 100% các bài thử nghiệm nổ, chịu dòng ngắn mạch và tăng nhiệt độ theo tiêu chuẩn IEC 61439-2. Đây được xem là "giấy thông hành" uy tín nhất giúp các nhà thầu M&E dễ dàng vượt qua vòng phê duyệt hồ sơ vật tư (Approved Vendor List) của các đơn vị tư vấn giám sát quốc tế khó tính nhất.

2. BHT Group có hỗ trợ tích hợp tủ bù công suất phản kháng và tủ ATS vào hệ thống MSB không?

Trả lời: Có. BHT Group cung cấp giải pháp tủ điện MSB hợp bộ tích hợp khép kín. Chúng tôi có thể thiết kế ngăn tủ ATS (Tự động chuyển nguồn) và ngăn tủ tụ bù tự động đấu nối chung trên cùng một hệ thống thanh cái Busbar chính của tủ MSB. Thiết kế hợp bộ này giúp tiết kiệm tối đa diện tích sàn phòng điện tổng, rút ngắn đường cáp kết nối và tăng tính thẩm mỹ đồng bộ cho công trình.

3. Thời gian sản xuất và bàn giao tủ MSB định mức lên đến 6300A là bao lâu?

Trả lời: Nhờ sở hữu hệ sinh thái 4 nhà máy hiện đại quy mô trên 8,3 ha cùng nguồn phôi vật tư chủ động hoàn toàn, BHT Group cam kết tiến độ giao hàng nhanh nhất thị trường. Thời gian chế tạo vỏ tủ cơ khí và lắp ráp hoàn thiện một hệ thống tủ điện tổng MSB dải dòng lớn 4000A - 6300A trung bình từ 12 đến 18 ngày làm việc, đảm bảo bám sát tiến độ đóng điện khẩn cấp của dự án.

4. Tủ điện MSB của BHT Group có đáp ứng các tiêu chuẩn kỹ thuật của EVN không?

Trả lời: Hoàn toàn đáp ứng xuất sắc. Tất cả các dòng sản xuất tủ điện hạ thế và trung thế do BHT Group chế tạo đều tuân thủ nghiêm ngặt các quy định đấu nối kỹ thuật của Tập đoàn Điện lực Việt Nam (EVN). Sản phẩm có đầy đủ hồ sơ Type Test, chứng nhận CO/CQ và chứng chỉ chất lượng ISO 9001:2015, hỗ trợ nhà thầu nghiệm thu đóng điện với cơ quan điện lực địa phương một cách thuận lợi 100%.

Kết luận

Hệ thống tủ điện tổng MSB đạt tiêu chuẩn chất lượng quốc tế chính là nền tảng vững chắc nhất bảo vệ nguồn năng lượng cho mọi công trình cao ốc và nhà máy công nghiệp. Với bề dày 22 năm kinh nghiệm, sở hữu chứng nhận ASTA Fullrange (IEC 61439-2) danh giá cùng giải thưởng Thương hiệu Vàng TP.HCM, BHT Group tự hào là nhà sản xuất tủ điện uy tín hàng đầu, sẵn sàng đồng hành cùng các tổng thầu M&E kiến tạo nên những hạ tầng an toàn, bền vững và hiệu quả nhất.
