Tủ Điện Trung Thế BHT Group: Giải Pháp An Toàn Đạt Chuẩn Cho Trạm Biến Áp

Trong sơ đồ thiết kế tổng thể hạ tầng năng lượng công nghiệp và đô thị hiện đại năm 2026, hệ thống phân phối trung áp đóng vai trò là xương sống kết nối nguồn điện quốc gia với các tổ hợp tải tiêu thụ. Nằm ở vị trí đầu sóng ngọn gió này, tủ điện trung thế (Medium Voltage Switchgear - MV) chính là mắt xích quan trọng nhất, chịu trách nhiệm tiếp nhận, chuyển mạch và cô lập dòng điện công suất lớn. Mọi sai sót nhỏ tại phân khúc điện áp này đều có thể dẫn đến thảm họa đoản mạch hoặc phá hủy hoàn toàn hệ thống hạ tầng phía sau. Khẳng định vị thế uy tín hàng đầu qua hành trình hơn 22 năm dẫn đầu ngành cơ khí chế tạo và thiết bị điện, BHT Group (tiền thân là BHT Technology) tự hào mang đến các giải pháp an toàn trạm biến áp toàn diện thông qua dải sản phẩm tủ trung thế cao cấp đạt các bộ tiêu chuẩn IEC khắt khe nhất. Bài viết dưới đây là cẩm nang kỹ thuật chuyên sâu về các dòng tủ RMU, trạm biến áp hợp bộ Kiosk độc quyền, giúp các kỹ sư M&E và nhà thầu tối ưu hóa hồ sơ thiết kế dự án.

1. Tủ điện trung thế là gì? Vai trò bảo vệ thượng tầng cho hệ thống điện

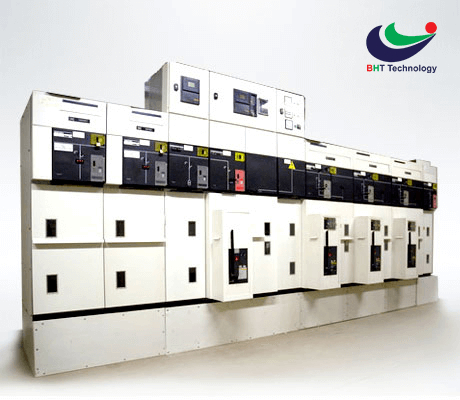

Tu-dien-RMU-bhtgroup

Tủ điện trung thế RMU - BHT Group

Hệ thống phân phối điện áp trung thế đòi hỏi một giải pháp quản trị rủi ro ở mức độ nghiêm ngặt nhất nhằm bảo vệ trạm biến áp và con người trước các dòng năng lượng cực đại.

Khái niệm và vị trí của tủ MV trong trạm biến áp

Tủ điện trung thế là tổ hợp bao gồm các thiết bị đóng cắt, thanh cái dẫn điện, máy biến điện áp (TU), máy biến dòng điện (TI) và hệ thống rơ-le bảo vệ kỹ thuật số được tích hợp khép kín trong một vỏ tủ bằng thép dập cơ khí cường độ cao.

Cấp điện áp vận hành thông dụng: Tủ được thiết kế để phân phối và bảo vệ điện năng ở dải điện áp từ 1kV AC lên đến 40.5kV AC (tại thị trường Việt Nam, phổ biến nhất là lưới 22kV và 35kV).
Vị trí chiến lược trên sơ đồ đơn tuyến: Tủ trung thế luôn được lắp đặt ở vị trí thượng nguồn, tọa lạc ngay sau đường dây cáp ngầm trung thế hoặc đường dây trên không của điện lực EVN, và đứng ngay trước máy biến áp hạ thế. Thiết bị hoạt động như một chốt chặn kiểm soát, thực hiện chu trình đóng cắt mạch điện không tải, dòng tải định mức và dòng ngắn mạch khẩn cấp.

Tại sao an toàn tủ trung thế là ưu tiên số 1 của nhà thầu?

Làm việc với cấp điện áp hàng chục Kilovolt (kV) đồng nghĩa với việc rủi ro luôn chực chờ nếu thiết bị không đảm bảo chất lượng chế tạo thượng tầng. Do đó, việc lựa chọn sản phẩm từ một nhà sản xuất tủ điện BHT Group uy tín là ưu tiên số một của các nhà thầu vì các lý do kỹ thuật sau:

Triệt tiêu nguy cơ sự cố phóng điện hồ quang nội bộ (Internal Arc Fault): Hồ quang trung thế có sức tàn phá khủng khiếp, sinh nhiệt lượng hàng ngàn độ C trong tích tắc. Tủ đạt chuẩn của BHT có khả năng chịu đựng và hướng luồng khí nóng thoát ra ngoài qua các kênh xả áp an toàn ở đỉnh tủ, bảo vệ tính mạng cho kỹ sư vận hành đứng phía trước.
Ngăn chặn rủi ro nổ phá hủy trạm biến áp: Khi xảy ra sự cố sét đánh trên đường dây hoặc ngắn mạch phía hạ nguồn, hệ thống rơ-le điều khiển thông minh của tủ trung thế sẽ phát lệnh cắt mạch chỉ trong vài phần mươi giây, cô lập hoàn toàn vùng sự cố và bảo vệ an toàn vĩnh cửu cho cuộn dây máy biến áp.
Loại bỏ hiện tượng rò rỉ khí cách điện: Đối với các dòng tủ chứa khí cách điện SF6, độ kín khít của khoang chứa quyết định độ bền cách điện của hệ thống qua hàng chục năm vận hành.

2. Các dòng sản phẩm tủ điện trung thế chủ lực tại BHT Group

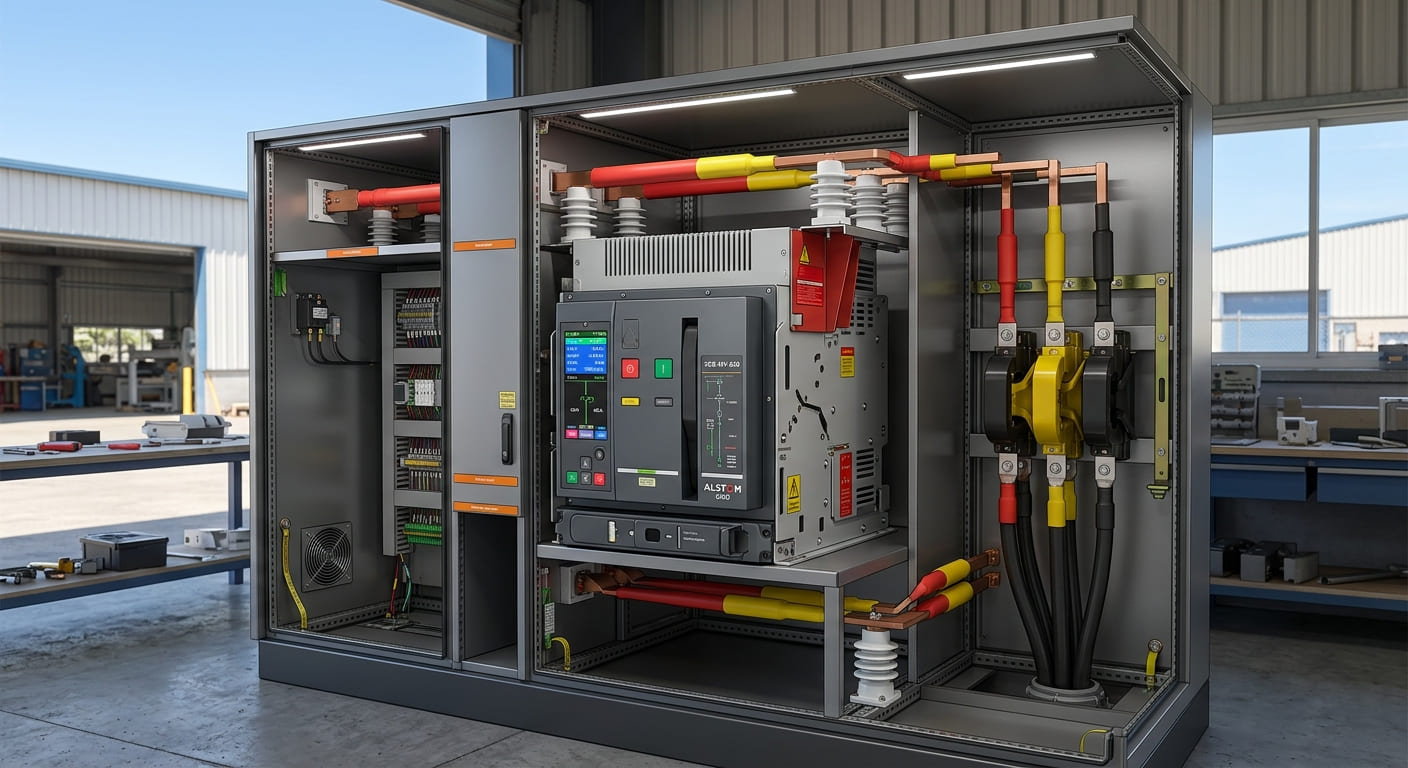

so-do-tu-bang-dien-bht-group (1)

Hình ảnh minh họa trực quan về tủ RMU

Để đáp ứng đa dạng các mô hình kiến trúc đô thị và môi trường lắp đặt công nghiệp, BHT Group cung cấp hệ sinh thái thiết bị trung thế đồng bộ với tính năng kỹ thuật vượt trội.

Tủ trung thế RMU (Ring Main Unit) - Giải pháp phân phối điện vòng

Dòng sản phẩm tủ RMU (Ring Main Unit) thương hiệu BHT Group là giải pháp tối ưu cho lưới điện phân phối vòng kín tại các khu đô thị thông minh, cao ốc văn phòng và các nhà máy đòi hỏi tính liên tục về nguồn điện cực cao.

Kết cấu khép kín hoàn toàn (Gas-Insulated Switchgear - GIS): Toàn bộ các bộ phận mang điện, hệ thống thanh cái Busbar chính và thiết bị đóng cắt (như dao cắt tải LBS, máy cắt chân không VCB) đều được đặt kín bên trong một khoang chứa bằng thép không gỉ hàn kín, nạp đầy khí cách điện SF6 áp suất cao. Kết cấu này giúp bảo vệ tủ khỏi các tác động tiêu cực của môi trường ngoài như độ ẩm bão hòa, bụi mịn công nghiệp và hơi muối ven biển.
Cấu hình khoang chức năng linh hoạt: Tủ được thiết kế theo dạng module ghép nối thông minh hoặc cấu trúc khối compact cố định với các ngăn chức năng phổ biến: Ngăn cáp vào/ra (Ngăn C), ngăn bảo vệ máy biến áp bằng dao cắt kết hợp cầu chì trung thế (Ngăn F) hoặc bảo vệ bằng máy cắt chân không tích hợp rơ-le tự cấp nguồn kỹ thuật số (Ngăn V).

Trạm biến áp hợp bộ Kiosk (Compact Substation) đạt chuẩn quốc tế

Đối với các dự án có quỹ đất xây dựng phòng kỹ thuật hạn chế, giải pháp trạm biến áp hợp bộ Kiosk (Compact Substation) của BHT Group là sự lựa chọn không thể thay thế.

Cấu trúc 3 ngăn tích hợp khép kín: Trạm Kiosk được chế tạo như một container kỹ thuật thu nhỏ, phân tách độc lập thành 3 khoang chức năng bao gồm: Khoang tiếp nhận tủ điện trung thế đầu nguồn, khoang đặt máy biến áp phối điện (công suất lên đến 2500kVA) và khoang lắp đặt hệ thống tủ phân phối hạ thế MSB, tủ tụ bù tự động.
Vỏ trạm chịu lực cường độ cao: Lớp vỏ bảo vệ được làm từ thép tấm cán nóng dày từ 2.0mm - 3.0mm, sơn tĩnh điện ngoài trời hoặc mạ kẽm nhúng nóng cao cấp, tích hợp hệ thống khe chớp thông gió tự nhiên kết hợp quạt cưỡng bức cảm biến nhiệt độ, đảm bảo các thiết bị bên trong luôn vận hành ở dải nhiệt độ lý tưởng, kháng nước đạt cấp bảo vệ lên đến IP43/IP54.

Trụ đỡ máy biến áp tích hợp tủ RMU độc quyền BHT Group

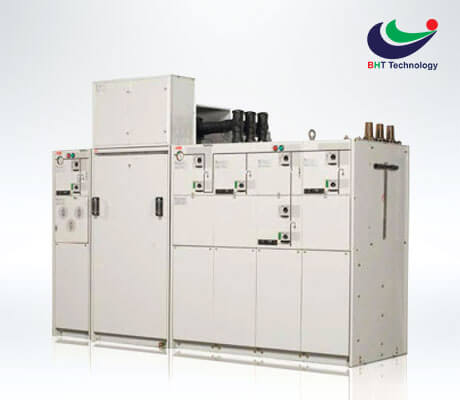

tu-may-cat-trung-the-RMU

Tủ máy cắt trung thế RMU

Đây là dòng sản phẩm mang tính đột phá công nghệ và là thế mạnh độc quyền của BHT Group, được nghiên cứu thiết kế nhằm thay thế hoàn toàn cho kiểu trạm treo trên cột điện truyền thống mất thẩm mỹ và kém an toàn.

Tối ưu hóa không gian đô thị tối đa: Kết cấu sản phẩm sử dụng một phần thân trụ bằng thép định hình dạng tròn hoặc vuông vững chắc (đóng vai trò là bệ đỡ cho máy biến áp đặt phía trên). Phần khoang rỗng dưới chân trụ được tận dụng làm nơi lắp đặt gọn gàng một cấu hình tủ RMU 2 hoặc 3 ngăn kín khít.
Rút ngắn thời gian lắp đặt hiện trường: Toàn bộ hệ thống cáp trung thế kết nối nối tiếp từ tủ RMU lên máy biến áp đều được đi âm hoàn toàn bên trong lòng trụ thép. Giải pháp này giúp các nhà thầu thi công đóng điện chỉ trong vòng vài giờ đồng hồ, loại bỏ hoàn toàn nguy cơ rò điện và mang lại diện mạo kiến trúc vô cùng hiện đại, gọn gàng cho các tuyến phố đô thị.

3. Tiêu chuẩn kỹ thuật và quy trình sản xuất đạt chuẩn

Sự an toàn tuyệt đối của dòng sản phẩm trung thế mang thương hiệu BHT Group được thiết lập dựa trên nền tảng tuân thủ quy chuẩn kỹ thuật quốc tế nghiêm ngặt và số hóa quy trình sản xuất.

Sản xuất lắp ráp theo tiêu chuẩn IEC 61439-2 và tiêu chuẩn EVN

Mọi lô sản phẩm tủ bảng điện trung thế và hạ thế xuất xưởng từ BHT Group đều được bảo chứng kỹ thuật thông qua việc tuân thủ các bộ tiêu chuẩn công nghiệp năng lượng toàn cầu:

Đáp ứng trọn vẹn tiêu chuẩn IEC: Thiết kế thử nghiệm và kiểm định cấu trúc cơ khí, độ bền điện môi, khả năng chịu đựng dòng ngắn mạch theo các chuẩn mực khắt khe IEC 62271-200 (cho tủ trung thế) và IEC 61439-2 (cho kết cấu tủ phân phối).
Đồng bộ hóa tiêu chuẩn kỹ thuật EVN: Sản phẩm được hiệu chỉnh thiết kế để đáp ứng hoàn hảo các quyết định, quy định kỹ thuật hiện hành của các tổng công ty điện lực miền Bắc, miền Trung, miền Nam và EVN CPC/HCMC, giúp quá trình đấu nối, thí nghiệm kiểm định của điện lực địa phương diễn ra thuận lợi, nhanh chóng.

Ứng dụng công nghệ cắt Laser và CNC chính xác tại 4 nhà máy hiện đại

BHT Group làm chủ năng lực sản xuất cơ khí cơ bản quy mô lớn nhờ sở hữu hệ sinh thái công nghiệp khép kín bao gồm 4 nhà máy hiện đại có tổng diện tích mặt xưởng vượt mốc 44.000m² tại Bình Dương, Đồng Nai (Hóa An), Đà Nẵng và tổ hợp công nghiệp Nam Hà:

Hệ thống máy cắt Laser Fiber công suất lớn: Bóc tách các tấm phôi thép nền nguyên bản với độ chính xác đến từng phần mười milimet. Đường cắt phẳng mịn tuyệt đối, loại bỏ hoàn toàn bavia sắc nhọn, giúp các mối hàn ghép vỏ trạm Kiosk đạt độ khít kín hoàn hảo.
Hệ thống robot chấn bẻ CNC tự động: Thiết lập các đường gờ móc chịu uốn của vỏ tủ trung thế, đảm bảo tính đồng nhất 100% cho hàng ngàn cấu kiện khung vỏ cơ khí bệ đỡ máy biến áp, giúp nâng cao khả năng chịu ngoại lực va đập cơ học.

Hệ thống quản lý chất lượng ISO 9001:2015 và ISO 14001:2015

Chu trình vận hành nhà xưởng từ khâu kiểm soát phôi nguyên liệu đầu vào, lắp ráp thiết bị đóng cắt chính hãng cho đến khâu thử nghiệm xuất xưởng (Routine Test) đều được kiểm soát nghiêm ngặt bởi bộ phận QA/QC theo hệ thống quản lý chất lượng ISO 9001:2015 và hệ thống quản lý môi trường ISO 14001:2015, mang lại sự an tâm tuyệt đối cho hồ sơ nghiệm thu vật tư đầu vào của dự án.

4. Tại sao kỹ sư dự án tin dùng tủ trung thế từ BHT Group?

Uy tín của BHT Group trong phân khúc thiết bị trung áp được khẳng định mạnh mẽ thông qua năng lực thực thi tại các siêu dự án và mạng lưới đối tác toàn cầu.

Bảo chứng năng lực từ dự án

Năng lực công nghệ thượng tầng của BHT Group đã vượt qua các vòng sát hạch kỹ thuật gắt gao nhất từ các đơn vị tư vấn giám sát để trở thành nhà cung ứng hệ thống vật tư tủ bảng điện cho các công trình dự án lớn như: tòa nhà Bitexco, nhà máy Makino, siêu dự án Metro - Bến Thành Suối Tiên.

Đối tác chiến lược của nhiều thương hiệu lớn

Để đảm bảo các thiết bị cốt lõi bên trong tủ điện trung thế luôn vận hành với độ tin cậy tuyệt đối, BHT Group thiết lập mối quan hệ đối tác chiến lược sâu rộng với các nhà sản xuất khí cụ điện hàng đầu thế giới. Khung vỏ cơ khí chuẩn hóa, vững chắc của BHT được tích hợp đồng bộ với các dòng máy cắt chân không VCB, dao cắt tải LBS và rơ-le kỹ thuật số chính hãng, đem lại giải pháp đồng bộ tối ưu cho toàn hệ thống.

Chính sách bảo trì 24/7 và mạng lưới hỗ trợ kỹ thuật toàn quốc

BHT Group xây dựng lòng tin vững chắc với các nhà thầu M&E thông qua cam kết đồng hành trọn đời cùng sản phẩm:

Mạng lưới rộng khắp gồm 9 chi nhánh văn phòng đại diện trải dài từ Bắc vào Nam, đảm bảo xử lý thông tin yêu cầu nhanh chóng.
Đội ngũ hơn 600 nhân sự chất lượng cao, với hơn 30% là các kỹ sư điện hệ thống giàu kinh nghiệm thực chiến hiện trường.
Cam kết cung cấp dịch vụ phản ứng nhanh hỗ trợ kỹ thuật, xử lý sự cố trạm biến áp 24/7 và phối hợp thử nghiệm đóng điện chạy thử (Commissioning) trực tiếp tại công trường.

Nếu bạn muốn biết thêm về tủ điện tổng MSB và MDB có thể tham khảo bài viết tại đây: Tủ điện MSB và MDB là gì? Vai trò trong hệ thống tủ điện

5. Hướng dẫn nhận báo giá tủ điện trung thế năm 2026

Để bộ phận giải pháp dự án của BHT Group có thể bóc tách khối lượng và đưa ra phương án báo giá tối ưu ngân sách nhất, quý nhà thầu cần lưu ý các thông tin kỹ thuật đầu vào.

Các thông số cần cung cấp để nhận báo giá tối ưu nhất

Khi gửi yêu cầu báo giá hệ thống tủ trung thế hoặc trạm biến áp hợp bộ Kiosk, quý khách hàng nên chuẩn bị sẵn các thông tin cấu hình cơ bản sau:

Sơ đồ đơn tuyến hệ thống điện: Bản vẽ thể hiện rõ ràng số lượng ngăn tủ, cách thức kết nối nguồn vào và nguồn ra của trạm.
Cấp điện áp vận hành định mức: Xác định rõ lưới điện khu vực là 22kV hay 35kV.
Thông số thiết bị đóng cắt chủ lực: Yêu cầu về dòng điện định mức (ví dụ: 630A), dòng cắt ngắn mạch (20kA/1s hoặc 25kA/3s) và chủng loại rơ-le bảo vệ (rơ-le quá dòng, chạm đất).
Thương hiệu linh kiện mong muốn: Tùy chọn tích hợp thiết bị của Schneider, Mitsubishi hay LS theo chỉ định của chủ đầu tư.

Quy trình tư vấn giải pháp kỹ thuật chuyên sâu từ đội ngũ kỹ sư BHT

Ngay sau khi tiếp nhận thông tin, đội ngũ kỹ sư của BHT Group sẽ tiến hành phân tích kỹ lưỡng tính hợp lý của sơ đồ đơn tuyến. Chúng tôi cung cấp giải pháp tư vấn đa phân khúc từ dòng sản phẩm Premium cao cấp (sử dụng 100% thiết bị nhập khẩu nguyên khối từ châu Âu đạt chuẩn kiểm định khắt khe nhất) cho đến các dòng giải pháp Eco / Super-Eco (tối ưu hóa thiết kế vỏ trạm nội địa kết hợp thiết bị đóng cắt châu Á tinh giản), giúp nhà thầu dễ dàng cân đối ngân sách đầu tư, nâng cao năng lực cạnh tranh khi nộp hồ sơ thầu dự án trong năm 2026.

6. FAQ - Giải đáp thắc mắc về tủ điện trung thế cho trạm biến áp

Tủ trung thế RMU của BHT Group có đáp ứng được yêu cầu của EVN không?

Trả lời: Hoàn toàn đáp ứng xuất sắc. Tất cả các dòng sản phẩm tủ RMU do BHT Group cung cấp hoặc tích hợp vỏ trạm đều được thiết kế, thử nghiệm bám sát theo các quy chuẩn kỹ thuật, quy định đấu nối nghiêm ngặt của Tập đoàn Điện lực Việt Nam (EVN). Trước khi bàn giao ra công trường, thiết bị đều có đầy đủ hồ sơ chứng nhận thử nghiệm điển hình (Type Test), tài liệu kỹ thuật chính hãng và được hỗ trợ thủ tục thí nghiệm kiểm định nghiêm ngặt tại các trung tâm thí nghiệm điện lực địa phương (ETC), đảm bảo quá trình nghiệm thu đóng điện trạm biến áp của nhà thầu luôn diễn ra thuận lợi 100%.

Thời gian sản xuất và bàn giao trạm biến áp hợp bộ Kiosk là bao lâu?

Trả lời: Nhờ nội lực sản xuất mạnh mẽ từ hệ thống 4 nhà máy hiện đại quy mô lớn trên 80.000m² cùng dây chuyền tự động hóa hoàn toàn từ khâu cắt Laser Fiber đến chấn CNC vỏ trạm, BHT Group sở hữu năng lực cung ứng thần tốc số một thị trường. Thời gian chế tạo sản xuất trung bình cho một vỏ trạm biến áp hợp bộ Kiosk tiêu chuẩn dao động từ 7 đến 10 ngày làm việc. Tiến độ lắp ráp thiết bị đóng cắt trung thế và hạ thế hoàn thiện sẽ được điều phối linh hoạt bám sát theo tiến độ đúc móng trạm biến áp thực tế tại hiện trường của nhà thầu, cam kết tuyệt đối không làm chậm trễ tiến độ bàn giao tổng thể của dự án công trình.

BHT Group có hỗ trợ lắp đặt và nghiệm thu tại công trình không?

Trả lời: Có. BHT Group không chỉ đơn thuần bán thiết bị thương mại mà cung cấp giải pháp chìa khóa trao tay toàn diện. Đội ngũ kỹ sư dự án chuyên trách của chúng tôi sẽ có mặt trực tiếp tại hiện trường công trường để hỗ trợ kỹ thuật hướng dẫn công nhân nhà thầu định vị đặt tủ, đấu nối các đầu cáp ngầm trung thế vào khoang tủ điện trung thế, kết nối thanh cái đồng sang máy biến áp. Đồng thời, chúng tôi luôn đồng hành phối hợp cùng nhà thầu trong suốt quá trình thí nghiệm cao áp, thử nghiệm liên động rơ-le và làm việc với hội đồng nghiệm thu điện lực để đóng điện trạm biến áp an toàn.

Hệ thống tủ điện trung thế chất lượng cao chính là lớp giáp bảo vệ thượng tầng vững chắc nhất, quyết định tính an toàn vận hành vĩnh cửu cho toàn bộ trạm biến áp và hạ tầng cơ điện của dự án. Khẳng định vị thế thương hiệu uy tín qua hành trình hơn hai thập kỷ phát triển, sở hữu năng lực chế tạo cơ khí chính xác vượt trội từ hệ sinh thái 4 nhà máy quy mô lớn, BHT Group tự hào là đối tác chiến lược tin cậy của các tổng thầu M&E, luôn sẵn sàng mang đến những giải pháp tủ trung thế chuẩn mực quốc tế, nâng tầm vị thế công trình và kiến tạo dòng năng lượng an toàn cho hạ tầng Việt Nam.

Bạn đang lập dự toán bóc tách khối lượng vật tư, chuẩn bị hồ sơ thầu hay cần một phương án cập nhật bảng báo giá hệ thống tủ điện trung thế RMU, trạm biến áp Kiosk mới nhất cho dự án công trình sắp tới? Hãy liên hệ ngay với đội ngũ chuyên gia kỹ thuật hàng đầu của BHT Group để được hỗ trợ giải pháp và nhận báo giá ưu đãi cạnh tranh nhất ngay hôm nay!
