PHÂN BIỆT CÁC LOẠI THANG CÁP, MÁNG CÁP

Trong cấu trúc thiết kế của hệ thống cơ điện (M&E) hiện đại, việc lựa chọn đúng chủng loại vật tư lưu trữ dây dẫn không chỉ quyết định tính thẩm mỹ kiến trúc mà còn ảnh hưởng trực tiếp đến hiệu suất tản nhiệt, độ an toàn phòng chống cháy nổ và tổng mức ngân sách đầu tư của dự án. Thực tế tại công trường, rất nhiều kỹ sư mới vào nghề hoặc các chủ đầu tư vẫn còn gặp khó khăn trong việc phân biệt thang cáp và máng cáp sao cho tối ưu nhất với công năng của từng phân khu. Với kinh nghiệm 22 năm dẫn đầu trong lĩnh vực sản xuất thang máng cáp và thiết bị điện hạ thế, BHT Group xin chia sẻ cẩm nang kỹ thuật chuyên sâu dưới đây. Bài viết cung cấp góc nhìn toàn diện giúp bạn dễ dàng bóc tách khối lượng, lựa chọn đúng vật liệu và cập nhật xu hướng công nghệ mới nhất cho hồ sơ thầu dự án của mình.Hệ thống máng cáp áp dụng cho việc quản lý cáp trong xây dựng thương mại và công nghiệp, đặc biệt hữu ích trong trường hợp thay đổi một hệ thống dây điện, vì dây cáp mới có thể được cài đặt bằng cách đặt chúng trong máng cáp thay vì lắp đặt thông qua một đường ống.

1. Thang cáp (Cable Ladder) – Giải pháp cho hệ thống dây dẫn hạng nặng

Cấu tạo kỹ thuật và đặc điểm của thang cáp BHT

Thang cáp (tên tiếng Anh là Cable Ladder) là dòng sản phẩm có kết cấu cơ khí dạng khung mở, mô phỏng hình dáng của một chiếc thang thông thường nhưng được tối ưu hóa bằng thép tấm chế tạo cường độ cao. Cấu tạo kỹ thuật cơ bản của một module thang cáp tiêu chuẩn bao gồm:

• Hai thanh dọc biên (Side Rails): Được chấn định hình chữ C hoặc chữ Z với độ dày thép linh hoạt tùy theo tải trọng thiết kế, đóng vai trò chịu lực uốn chính cho toàn bộ chiều dài bước máng.

• Các thanh ngang (Rungs): Được liên kết chắc chắn vào hai thanh dọc biên bằng công nghệ hàn xung hoặc dập đầu cài cơ khí với khoảng cách tiêu chuẩn từ 250mm đến 300mm. Trên các thanh rungs đều được đục lỗ định vị ô van để kỹ sư dễ dàng dùng dây rút định vị các bó cáp lớn.

Nhờ kết cấu thông thoáng dạng lưới mở này, thang cáp sở hữu những ưu điểm vượt trội mà không một dòng máng kín nào có thể thay thế được:

• Khả năng thoát nhiệt tối ưu: Không gian mở hoàn toàn giúp không khí lưu thông tự nhiên, nhanh chóng giải nhiệt cho các lõi đồng khi dòng điện chạy qua, từ đó bảo vệ lớp vỏ bọc cách điện không bị quá nhiệt.

• Sức chịu tải trọng cực lớn: Thiết kế kết cấu cơ học giúp thang chịu được trọng lượng đè nặng từ các loại cáp động lực có tiết diện lớn (cáp XLPE/PVC) mà không bị biến dạng, võng vặn.

• Tối ưu khối lượng vật liệu: Giảm thiểu đáng kể lượng thép sử dụng so với máng kín, giúp hệ thống giá đỡ nhẹ hơn, giảm áp lực tải trọng lên trần bê tông công trình.

Thông số kỹ thuật

Kích thước máng cáp:

• Chiều rộng phổ biến: 50 ÷ 600mm
• Chiều cao phổ biến: 40 ÷ 200mm
• Chiều dài phổ biến: 2440mm, 2500mm hoặc 3000mm
• Độ dày vật liệu phổ biến: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm và 2.5mm
• Màu sắc phổ biến: Trắng, kem, xám, cam hoặc màu của vật liệu

Hệ thống máng cáp trong công trình là hệ thống gồm máng cáp và các phụ kiện của máng cáp như chuyển hướng chữ L máng cáp, chuyển hướng chữ T máng cáp, giá đở máng cáp, bộ nối máng cáp, nắp đậy máng cáp và ti treo máng cáp.

Ứng dụng thực tế của thang cáp trong các trục đứng tòa nhà

Nhờ cấu trúc chịu lực dẻo dai và thông thoáng, thang cáp là sự lựa chọn bắt buộc và phổ biến cho các phân khu kỹ thuật trọng điểm:

• Hệ thống trục đứng kỹ thuật (Hộp ghen / Shaft): Đây là nơi tập trung toàn bộ các bó cáp động lực đi từ tủ điện tổng MSB dưới tầng hầm lên các tủ điện tầng DB. Lắp đặt thang cáp tại trục đứng giúp việc thả cáp từ trên cao xuống trở nên dễ dàng, đồng thời các kỹ sư M&E có thể đứng thao tác đấu nối, kiểm tra trực quan vô cùng thuận tiện.

• Hệ thống hầm liên xưởng, nhà máy công nghiệp nặng: Nơi các dây cáp nguồn cho động cơ máy móc hoạt động liên tục sinh nhiệt lớn. Cấu trúc mở của thang cáp giúp việc bổ sung, đi thêm dây cáp mới hoặc thay thế các đoạn cáp cũ bị sự cố được thực hiện cực kỳ nhanh chóng mà không cần phải tháo dỡ toàn bộ hệ thống nắp đậy như các dòng máng kín.

Nói về các dòng tủ điện bạn có thể tham khảo thêm bài viết: "Các lựa chọn tủ điện phù hợp cho từng công trình" - để hiểu rõ hơn và có sự lựa chọn đúng cho công trình dự án của Nhà thầu/ Chủ đầu tư

Thang cáp giúp bảo vệ an toàn cho cáp và người thi công, giảm bớt rủi ro trầy xước, hư hỏng vỏ cáp cũng như không gây tổn thương cho người thi công

Vật liệu thường dùng làm thang cáp bao gồm: Thép sơn tĩnh điện, thép tấm mạ kẽm, thép mạ kẽm nhúng nóng, thép không rỉ (Inox) hoặc hợp kim nhôm.

2. Máng cáp (Cable Tray/Trunking) – Bảo vệ toàn diện cho hệ thống điều khiển

Phân biệt máng cáp không đục lỗ (Trunking) và máng cáp có đục lỗ (Tray)

Khi nói đến máng cáp, trong giới kỹ thuật M&E thường phân chia thành hai loại hình thái cấu trúc dựa trên bề mặt đáy của sản phẩm, bao gồm máng cáp không đục lỗ (thường gọi là Cable Trunking hoặc hộp máng cáp) và máng cáp có đục lỗ (Cable Tray). Việc phân biệt thang cáp và máng cáp ở phân khúc này đòi hỏi sự hiểu biết về độ kín và khả năng đối lưu không khí nội bộ:

Tại sao nên dùng máng cáp cho hệ thống dây tín hiệu và viễn thông?

Đối với các hệ thống điện nhẹ (ELV) bao gồm dây tín hiệu camera giám sát, dây cáp mạng nội bộ (LAN), hệ thống âm thanh thông báo hay hệ thống cáp viễn thông tòa nhà, máng cáp (đặc biệt là dòng Trunking kín) là giải pháp kiến trúc bắt buộc:

• Khả năng chống nhiễu điện từ vượt trội: Lớp vỏ thép kín của máng cáp hoạt động như một hệ thống lồng Faraday thu nhỏ, ngăn chặn các sóng điện từ nhiễu phát ra từ các đường cáp động lực chạy song song làm sai lệch tín hiệu truyền dẫn kỹ thuật số.

• Bảo vệ tuyệt đối trước tác nhân sinh học: Trong không gian trần thạch cao của các tòa nhà, chuột, gián và các loại côn trùng gặm nhấm luôn là mối hiểm họa đối với dây tín hiệu vỏ mỏng. Lòng máng kín kèm nắp khóa chặt sẽ cách ly hoàn toàn hệ thống dây dẫn khỏi sự tấn công của các tác nhân phá hoại này.

• Đảm bảo tính thẩm mỹ cao: Khi đi dây trong các khu vực văn phòng mở, hành lang khách sạn, toàn bộ các búi dây chằng chịt sẽ được giấu gọn gàng bên trong hộp máng kín, mang lại vẻ đẹp thanh lịch, vuông vắn tuyệt đối cho công trình.

Thông số kỹ thuật

Kích thước thang cáp:

• Chiều rộng phổ biến: 100 ÷ 1000mm
• Chiều cao phổ biến: 50 ÷ 200mm
• Chiều dài phổ biến: 2440mm, 2500mm hoặc 3000mm
• Độ dày vật liệu phổ biến: 1.0mm, 1.2mm, 1.5mm, 2.0mm và 2.5mm
• Màu sắc phổ biến: Trắng, kem, xám, cam hoặc màu của vật liệu

Hệ thống thang, máng cáp còn bao gồm: co ngang, co chữ thập, co chữ T, co lên, co xuống, giảm trái, giảm phải, giảm giữa và các phụ kiện khác.

3. Máng cáp lưới (Wire Mesh Cable Tray) – Xu hướng cho trung tâm dữ liệu.

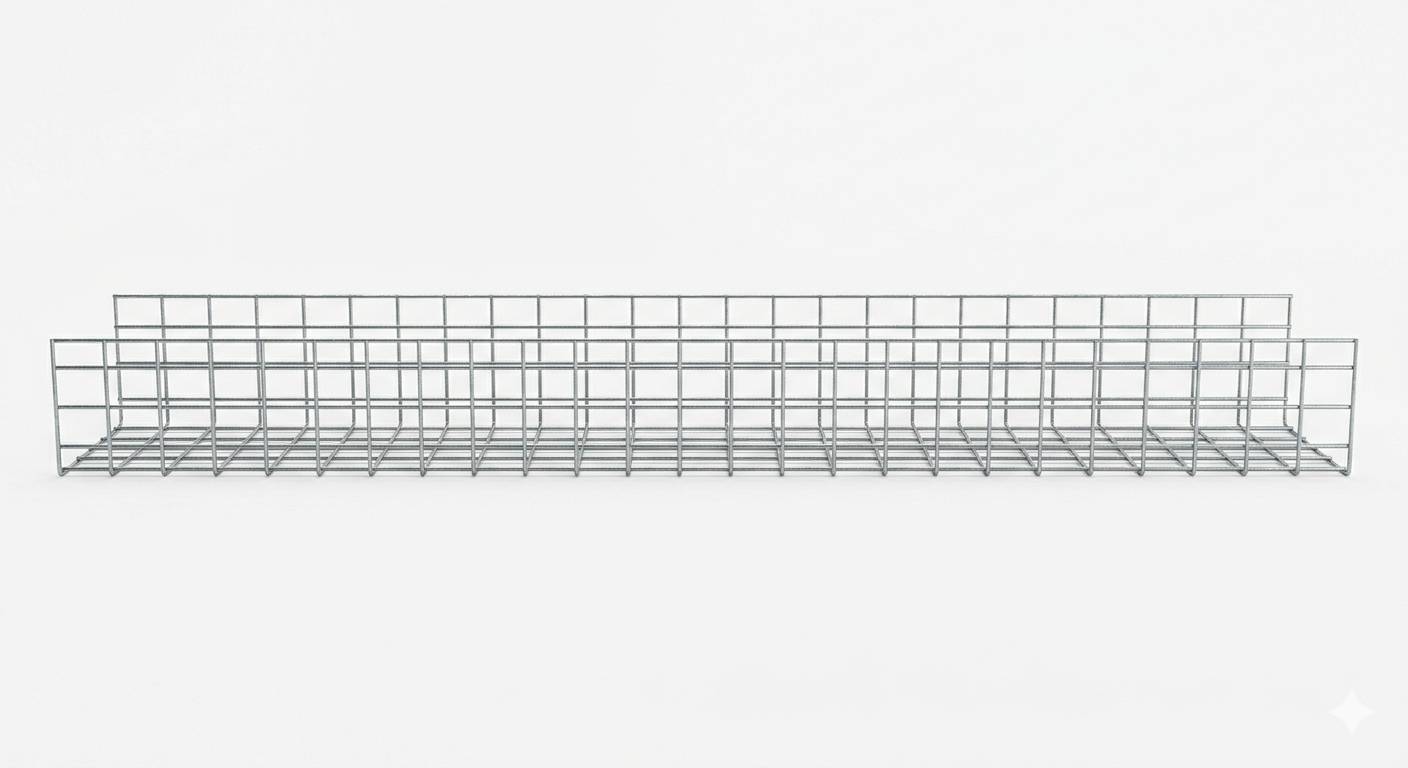

Máng cáp lưới BHT Group

Đặc điểm cấu tạo của hệ thống máng lưới thép

Máng cáp lưới (tên tiếng Anh là Wire Mesh Cable Tray) là một nhánh sản phẩm đặc thù nằm trong hệ sinh thái thang máng cáp hiện đại. Sản phẩm được chế tạo bằng cách sử dụng các sợi thép cacbon cường độ cao, có đường kính từ 4.0mm đến 6.0mm, trải qua quy trình hàn điện áp lực tự động tạo thành các ô lưới hình chữ nhật có kích thước tiêu chuẩn 50mm x 100mm. Sau đó, hệ thống lưới phẳng này được đưa vào máy chấn định hình tạo thành máng dạng chữ U vững chãi.

Điểm đắt giá của máng lưới nằm ở cấu trúc "siêu nhẹ" nhưng khả năng chịu mô-men uốn lại cực kỳ ấn tượng. Do cấu tạo từ dây thép đan thông thoáng, trọng lượng của một mét máng lưới chỉ bằng 1/3 so với dòng máng cáp tôn thông thường. Điều này mang lại sự linh hoạt vô tiền khoáng hậu trong quá trình thi công: công nhân chỉ cần sử dụng kìm cộng lực cắt bỏ một vài mắt lưới là có thể tự biến tấu, uốn cong tạo thành các co góc, chữ T, chữ X ngay tại công trường mà không cần sử dụng các phụ kiện đúc sẵn phức tạp.

Ưu điểm vượt trội trong lắp đặt hệ thống Data Center và F&B

Trong kỷ nguyên số hóa năm 2026, với sự bùng nổ của các Trung tâm dữ liệu (Data Center) và các nhà máy chế biến thực phẩm - đồ uống (F&B), máng cáp lưới đã trở thành giải pháp kiến trúc chuẩn mực toàn cầu nhờ các ưu điểm thực chiến:

• Tại các Data Center: Hệ thống máy chủ (Server) hoạt động liên tục sinh ra lượng nhiệt cực kỳ khổng lồ, đòi hỏi luồng khí lạnh từ điều hòa dưới sàn nâng hoặc trên trần phải lưu thông xuyên suốt 100%. Máng lưới treo hệ thống dây cáp mạng CAT6, dây quang có độ rỗng bề mặt lên đến 95%, hoàn toàn không cản trở luồng khí mát, đồng thời giúp các kỹ sư công nghệ thông tin dễ dàng quan sát, bóc tách chính xác từng sợi cáp tín hiệu mà không cần mở nắp máng.

• Tại các nhà máy F&B (Food and Beverage): Tiêu chuẩn vệ sinh an toàn thực phẩm cực kỳ nghiêm ngặt chống nấm mốc, vi khuẩn bám bẩn. Máng lưới với thiết kế không có các góc chết phẳng giúp bụi bẩn không có nơi trú ngụ. Việc vệ sinh hệ thống định kỳ được thực hiện vô cùng đơn giản bằng cách dùng vòi phun nước áp lực cao xịt rửa xuyên qua lòng máng, giúp hệ thống luôn giữ được độ sạch sẽ tối đa.

4. So sánh vật liệu và lớp vỏ bảo vệ thang máng cáp phổ biến

Độ bền của hệ thống giá đỡ dây cáp phụ thuộc hoàn toàn vào vật liệu chế tạo nền tảng và công nghệ xử lý bề mặt. Tại BHT Group, chúng tôi cung cấp đầy đủ các giải pháp vật liệu được tối ưu hóa cho từng phân khúc môi trường.

Thép mạ kẽm nhúng nóng đạt tiêu chuẩn ASTM A123M-17

Đây là dòng sản phẩm phân khúc cao cấp nhất chuyên trị các môi trường khắc nghiệt. Toàn bộ phôi thép sau khi được gia công đột dập chấn định hình hoàn chỉnh tại nhà máy sẽ được đưa vào quy trình nhúng hoàn toàn trong bể kẽm nóng chảy ở nhiệt độ từ 440°C - 460°C. Quá trình này tạo ra phản ứng luyện kim giữa kẽm và sắt, hình thành nên lớp màng bảo vệ gồm nhiều lớp hợp kim bền vững bao bọc mọi góc cạnh, mối hàn của sản phẩm.

Việc tuân thủ nghiêm ngặt tiêu chuẩn ASTM A123M-17 (Tiêu chuẩn kỹ thuật quốc tế quy định về độ dày và trọng lượng lớp phủ kẽm trên các sản phẩm sắt thép) giúp hệ thống thang máng cáp mạ kẽm nhúng nóng của BHT đạt độ dày lớp mạ lên tới hơn 65-80 micromet. Lớp mạ này có khả năng tự chữa lành các vết trầy xước cơ học nhỏ nhờ cơ chế điện hóa bảo vệ catốt, mang lại tuổi thọ vận hành trên 30-50 năm ngoài trời, cực kỳ thích hợp cho các dự án vùng ven biển có nồng độ muối cao, các nhà máy hóa chất hay các hạ tầng giao thông trọng điểm công cộng.

Năng lực xử lý bề mặt thép cao cấp chống ăn mòn này cũng chính là lý do giúp BHT vượt qua các vòng sát hạch khắt khe để cung ứng toàn bộ hệ thống thang máng cáp Metro số 1 Bến Thành - Suối Tiên - một trong những siêu công trình hạ tầng giao thông biểu tượng của TP.HCM."

=>> Xem bài viết về siêu dự án Metro - Bến Thành - Suối tiên.

Thép không gỉ SS304, SS316 và sơn tĩnh điện đa màu sắc

Tùy thuộc vào yêu cầu đặc thù của kiến trúc và ngân sách cụ thể của từng công trình, các nhà thầu có thể linh hoạt lựa chọn các dòng vật liệu thay thế mang tính tối ưu cao:

• Thép không gỉ (Inox SS304, SS316): Bản chất vật liệu chứa hàm lượng Crom và Niken cao mang lại khả năng kháng ăn mòn tự nhiên mà không cần bất kỳ lớp mạ bổ sung nào. Sản phẩm có bề mặt sáng bóng thẩm mỹ, không bị hoen gỉ, chuyên dùng trong các phòng sạch y tế, nhà máy dược phẩm, hoặc các công trình ngầm dưới lòng đất có độ ẩm ngưng tụ vĩnh viễn.

• Thép sơn tĩnh điện (Powder Coated Steel): Là giải pháp quốc dân có tính kinh tế cực tốt cho các dự án lắp đặt trong nhà. BHT Group ứng dụng công nghệ phun sơn tĩnh điện tự động hóa với hạt sơn nhựa epoxy cao cấp, trải qua quy trình hấp nhiệt sấy khô ở 180°C - 200°C. Lớp sơn tĩnh điện bám dính cực kỳ chắc chắn, chống trầy xước tốt và có thể tùy biến đa dạng màu sắc theo yêu cầu nhận diện thương hiệu của chủ đầu tư (như màu ghi xám tiêu chuẩn, màu đỏ cho hệ thống PCCC, màu cam cho hệ nguồn điện ưu tiên, màu xanh cho hệ thống cơ điện nhẹ).

Công nghệ gia công CNC và Laser Fiber tại 4 nhà máy BHT

Sự đồng đều về chất lượng vượt trội của các dòng sản phẩm thang máng cáp mang thương hiệu BHT Group được bảo chứng nhờ vào nội lực sản xuất mạnh mẽ. Tập đoàn hiện đang làm chủ hệ thống 4 nhà máy hiện đại có tổng diện tích mặt bằng nhà xưởng vượt mốc 44.000m² tại các tỉnh thành chiến lược.

Chúng tôi đưa vào vận hành hệ thống máy cắt Laser Fiber công suất lớn và máy chấn bẻ CNC tự động hóa hoàn toàn. Quy trình số hóa giúp loại bỏ hoàn toàn các sai số do yếu tố con người, từng module máng cáp xuất xưởng đạt độ chính xác đến từng milimét, các cung góc uốn lượn mượt mà, giúp các kỹ sư M&E tại công trường dễ dàng lắp ghép, liên kết bu-lông nhanh chóng, ăn khớp hoàn hảo không một vết hở.

5. Tiêu chuẩn lựa chọn thang máng cáp cho hồ sơ thầu đạt chuẩn E-E-A-T

Để đưa được sản phẩm vật tư cơ điện vào danh mục vật liệu phê duyệt (Approved Vendor List) của các dự án trọng điểm quốc gia hay các công trình vốn FDI lớn, hồ sơ năng lực của nhà thầu phải chứng minh được tính thẩm quyền cao thông qua các chứng chỉ kỹ thuật pháp lý rõ ràng.

Đáp ứng quy chuẩn QCVN 16:2014/BXD và chứng nhận ISO 9001:2015

Sản phẩm thang máng cáp của BHT Group tự hào sở hữu đầy đủ bộ "giấy thông hành" pháp lý ở cấp độ cao nhất:

• Quy chuẩn quốc gia QCVN 16:2014/BXD: Chứng nhận sản phẩm vật liệu xây dựng và cơ điện hoàn toàn phù hợp với các quy chuẩn an toàn kết cấu công trình của Bộ Xây dựng Việt Nam.

• Hệ thống quản lý chất lượng ISO 9001:2015: Đảm bảo toàn bộ chu trình từ khâu tiếp nhận nguyên liệu phôi thép đầu vào, kiểm tra kỹ thuật công đoạn (IPQC) cho đến khâu thử nghiệm xuất xưởng và đóng gói giao hàng đều tuân thủ một quy trình kiểm soát chất lượng đồng bộ, nghiêm ngặt, triệt tiêu hoàn toàn các sản phẩm lỗi hỏng ra công trường.

Việc chuẩn bị đầy đủ các tài liệu chứng nhận này trong hồ sơ thầu giúp các nhà thầu M&E dễ dàng tạo được điểm cộng lớn, vượt qua các vòng thẩm định kỹ thuật gắt gao của các đơn vị tư vấn giám sát quốc tế.

Kinh nghiệm tối ưu phụ kiện thang máng cáp để giảm thời gian thi công

Một hệ thống phân phối dây cáp điện không đơn thuần chỉ có các thanh máng thẳng dài 2.5m - 3.0m, mà nó là một mạng lưới hình học phức tạp chạy quanh co khắp các ngóc ngách tòa nhà. Kỹ sư thầu dày dặn kinh nghiệm luôn biết cách tối ưu hóa việc sử dụng hệ thống phụ kiện đồng bộ để giảm thiểu chi phí nhân công lắp đặt:

BHT Group nghiên cứu và sản xuất đồng bộ hệ thống phụ kiện "may đo" chính xác cho từng dòng máng:

• Co lên, Co xuống (Vertical Elbow): Giúp chuyển hướng đường đi của máng cáp theo chiều thẳng đứng khi đi qua các dầm bê tông hoặc thay đổi cao độ trần.

• Co ngang chữ L (Horizontal Elbow), Chữ T (Tee), Chữ X (Crosspiece): Giúp rẽ nhánh, chia tách đường đi của bó cáp sang các phòng chức năng một cách mượt mà nhất.

• Nối máng, giá đỡ Cantilever Bracket, thanh ty treo: Được đục lỗ đồng bộ với thân máng, giúp công nhân chỉ cần siết bu-lông cổ vuông là hoàn thành việc liên kết cố định, tăng tốc độ thi công tại công trường nhanh hơn gấp 2 lần so với việc tự gia công cắt hàn thô sơ tại hiện trường.

6. FAQ - Giải đáp nhanh về thang cáp và máng cáp

Khi nào nên chọn thang cáp thay vì máng cáp để tiết kiệm chi phí?

Trả lời: Nhà thầu nên ưu tiên chọn thang cáp (Cable Ladder) khi hệ thống thiết kế yêu cầu đi các tuyến cáp động lực chính có công suất lớn, đường kính tiết diện dây dày (ví dụ như các tuyến cáp từ trạm biến áp vào tủ điện tổng MSB). Thang cáp giúp tối ưu hóa chi phí nhờ khối lượng phôi thép sản xuất nhẹ hơn máng kín, giảm giá thành vật tư vỏ, đồng thời tối ưu hiệu suất tản nhiệt của cáp điện, giúp tiết kiệm chi phí vận hành hệ thống làm mát lâu dài cho chủ đầu tư.

Thang máng cáp của BHT Group có đáp ứng các dự án ngoài nước không?

Trả lời: Chắc chắn có. Với năng lực cơ khí chính xác hiện đại, sản phẩm thương hiệu BHT Group không chỉ phục vụ các siêu dự án trong nước mà đã xuất khẩu thành công sang các thị trường khu vực như Campuchia, Myanmar, và Lào. Sản phẩm của chúng tôi đáp ứng đầy đủ các tiêu chuẩn đóng gói xuất khẩu khắt khe, đi kèm các chứng chỉ thử nghiệm quốc tế CO, CQ minh bạch, chứng minh năng lực cạnh tranh sòng phẳng của sản phẩm công nghiệp Việt trên trường quốc tế.

Thời gian sản xuất và cung ứng trung bình tại BHT cho một đơn hàng lớn là bao lâu?

Trả lời: Nhờ sở hữu hệ sinh thái 4 nhà máy hiện đại cùng chu trình sản xuất khép kín tự động hóa, BHT Group có năng lực kích hoạt tiến độ sản xuất cuốn chiếu cực kỳ thần tốc. Đối với các đơn hàng khối lượng lớn cho các đại dự án, chúng tôi cam kết thời gian giao hàng trung bình từ 3 - 7 ngày làm việc cho các kích thước tiêu chuẩn, luôn bám sát và đảm bảo mốc tiến độ khắt khe nhất của công trường nhà thầu.

Chi phí đầu tư hệ thống thang máng cáp năm nay biến động ra sao?

Trả lời: Mức báo giá thang máng cáp 2026 chịu sự tác động nhất định từ biến động giá phôi thép tấm và kẽm thỏi thế giới. Tuy nhiên, nhờ lợi thế là đối tác thu mua nguyên liệu thô trực tiếp khối lượng lớn từ các tập đoàn thép hàng đầu, BHT Group luôn giữ được sự ổn định về giá thành và áp dụng chính sách chiết khấu thương mại vô cùng ưu đãi cho các nhà thầu M&E. Để nhận được bảng dự toán ngân sách bóc tách chi tiết theo bản vẽ đơn tuyến trong vòng 24h, quý đối tác có thể liên hệ trực tiếp qua số hotline dự án của tập đoàn.

Kết luận

Việc nắm vững bản chất kỹ thuật và phân biệt thang cáp và máng cáp một cách thấu đáo chính là chìa khóa vàng giúp các kỹ sư M&E kiến tạo nên một hệ thống hạ tầng cơ điện phân phối năng lượng vừa đảm bảo độ an toàn kỹ thuật thượng tầng, vừa mang lại tính thẩm mỹ kiến trúc cao và tối ưu hóa bài toán kinh tế cho doanh nghiệp. Khẳng định thương hiệu vàng qua hàng ngàn công trình biểu tượng quốc gia, BHT Group luôn cam kết mang đến những giải pháp thang máng cáp đạt chất lượng quốc tế, trở thành bệ đỡ vững chắc thắp sáng dòng năng lượng an toàn cho mọi công trình Việt Nam.
