CẤU TẠO CỦA TỦ ĐIỆN GỒM NHỮNG GÌ?

Tủ điện là trung tâm điều khiển – phân phối – bảo vệ hệ thống điện, được sử dụng hầu hết ở nhà máy, tòa nhà, công trình dân dụng và công nghiệp.
Để tủ vận hành ổn định và an toàn, nó được cấu thành từ 5 nhóm bộ phận chính

Cấu tạo của tủ điện

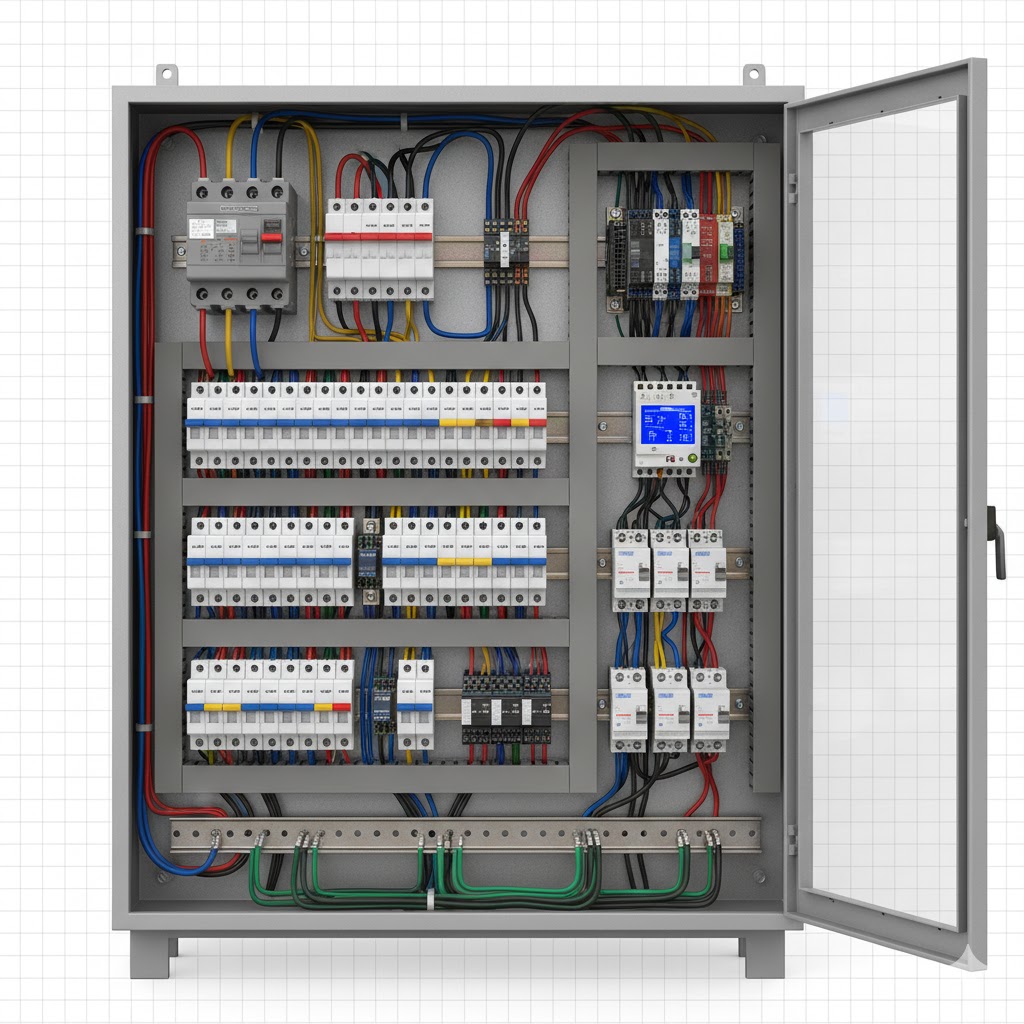

Cấu tạo của tủ điện gồm những gì ? mô hình minh họa

Vỏ tủ điện (Enclosure)

Vỏ tủ là phần bảo vệ toàn bộ thiết bị bên trong khỏi:

Bụi
Nước
Tác động cơ học
Môi trường ăn mòn
Tùy vị trí lắp đặt mà chất liệu vỏ tủ sẽ khác nhau:

Các loại chất liệu phổ biến

Thép sơn tĩnh điện (phổ biến nhất)
Inox 304 (dùng ngoài trời, môi trường ăn mòn)
Composite/nhựa ABS (chống oxy hóa, nhẹ)

Chỉ số IP quan trọng

Trong nhà: IP41 – IP54
Ngoài trời: tối thiểu IP65

Bạn có thể xem thêm: Tiêu chuẩn IP trong tủ điện (/tieu-chuan-ip-trong-tu-dien)

Thanh cái – Busbar

Busbar được xem là “động mạch chính” của tủ điện.
Được làm từ đồng hoặc nhôm, có nhiệm vụ phân phối điện từ nguồn đến các nhánh.

Công dụng:

Dẫn điện ổn định
Giảm tổn hao
Chịu tải lớn
Dễ đấu nối, bảo trì

Busbar thường được bọc cách điện bằng:

Sơn cách điện
Ống co nhiệt
Tấm cách điện Mica / Composite

Thiết bị đóng cắt & bảo vệ

Đây là thành phần quan trọng nhất giúp tủ điện bảo vệ hệ thống và thiết bị tải.

Gồm có:

MCB / MCCB – Aptomat bảo vệ quá tải – ngắn mạch
ELCB / RCCB – Chống giật, rò điện
Contactor – Đóng cắt tải lớn
Relay nhiệt – Bảo vệ quá dòng động cơ
Cầu chì công nghiệp

Thiết bị điều khiển & đo lường

Dùng để giám sát – vận hành – điều khiển hệ thống.

Bao gồm:

PLC
Relay trung gian
Timer – bộ hẹn giờ
Ampe kế, Volt kế
Đèn báo pha – báo trạng thái
Nút nhấn (On/Off), Công tắc xoay

Bạn có thể xem nội dung liên quan: Nguyên lý hoạt động của tủ điện

Hệ thống dây dẫn & phụ kiện

Dù là thành phần nhỏ nhưng mang tính quyết định độ ổn định của tủ điện.

Gồm:

Dây dẫn điện Cadivi / LS / Sino
Máng cáp (duct)
Đầu cos – đầu cốt
Cầu đấu (terminal block)
Ống ruột gà
Tem nhãn thiết bị

Hệ thống dây dẫn sẽ được kỹ sư đi theo chuẩn điều hướng – mã màu để dễ bảo trì và giảm rủi ro.

Sơ đồ bố trí thiết bị trong tủ điện

Một tủ điện đạt tiêu chuẩn phải có:

Bản vẽ mặt trước – mặt bên – cấu tạo 3D
Sơ đồ nguyên lý
Sơ đồ đấu nối

Nhờ đó chủ đầu tư và kỹ sư dễ dàng kiểm tra, nghiệm thu, bảo trì.

Trong quá trình tìm hiểu cấu tạo tủ điện, bạn có thể tìm hiểu thêm các bài viết khác tại đây

KẾT LUẬN

Cấu tạo tủ điện gồm: vỏ tủ – busbar – thiết bị đóng cắt – thiết bị điều khiển – dây dẫn và phụ kiện, tất cả tạo thành một hệ thống vận hành an toàn và ổn định.
Nếu bạn là kỹ sư, chủ đầu tư, hay đơn vị thi công, hiểu rõ cấu tạo sẽ giúp đánh giá chất lượng tủ và lựa chọn đúng nhà sản xuất.

BHT Group – hơn 21 năm kinh nghiệm sản xuất tủ điện công nghiệp đạt chuẩn ASTA — luôn đồng hành cùng mọi công trình trên toàn quốc.

-----------------------------------------------
