Cấu tạo tủ điện tổng MSB gồm những gì?

Trong hệ thống tủ điện, tủ điện tổng MSB là trung tâm điều phối toàn bộ nguồn điện cho công trình. Do đó, cấu tạo của tủ điện tổng không chỉ đơn thuần là vỏ và thiết bị, mà còn là sự kết hợp chặt chẽ giữa các bộ phận nhằm đảm bảo an toàn, ổn định và dễ bảo trì trong quá trình vận hành.

Nếu bạn chưa nắm rõ khái niệm tổng quan, có thể tham khảo trước bài Tủ điện tổng MSB và MDB là gì? để hiểu vai trò của MSB trong toàn bộ hệ thống điện.

Tủ điện tổng MSB - BHT Group

Tổng quan cấu tạo tủ điện tổng MSB

Một tủ điện tổng MSB tiêu chuẩn thường được cấu thành từ 5 nhóm chính:

• Vỏ tủ điện

• Thiết bị đóng cắt chính

• Hệ thống thanh cái (busbar)

• Thiết bị đo lường – giám sát

• Thiết bị bảo vệ và phụ kiện

Mỗi thành phần đều có vai trò riêng, ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của toàn bộ hệ thống điện.

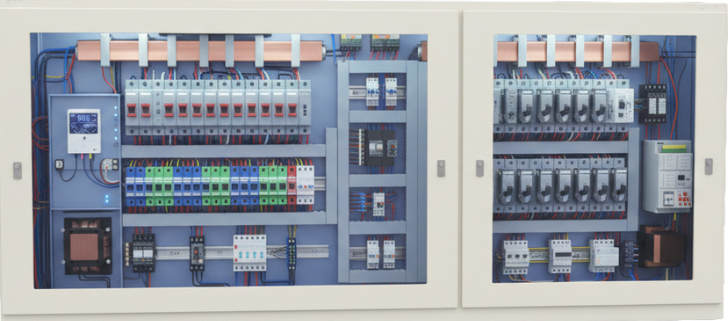

Cấu tạo tủ điện tổng MSB - BHT Group

Vỏ tủ điện tổng MSB

Vỏ tủ là lớp bảo vệ bên ngoài, giúp cách ly thiết bị điện với môi trường.

• Vật liệu phổ biến: thép sơn tĩnh điện, inox

• Độ dày thường từ 1.5mm – 2.5mm

• Thiết kế dạng module, dễ mở rộng

• Đáp ứng các tiêu chuẩn IP theo môi trường lắp đặt

Trong các nhà máy hoặc khu công nghiệp, vỏ tủ thường được thiết kế theo tiêu chuẩn tủ điện công nghiệp, nhằm đảm bảo độ bền và khả năng chịu tải lâu dài.

Thiết bị đóng cắt chính trong tủ điện tổng

Đây là thành phần quan trọng nhất trong cấu tạo tủ điện tổng MSB.

• ACB (Air Circuit Breaker) hoặc MCCB tổng

• Khả năng chịu dòng lớn

• Bảo vệ quá tải, ngắn mạch

• Cho phép thao tác đóng cắt an toàn

Thiết bị đóng cắt chính quyết định khả năng vận hành ổn định của toàn bộ hệ thống, đồng thời bảo vệ các tủ cấp dưới như tủ điện MDB và các nhánh phân phối khác.

Hệ thống thanh cái (Busbar)

Thanh cái có nhiệm vụ dẫn điện từ thiết bị đóng cắt tổng đến các ngõ ra.

• Vật liệu: đồng hoặc nhôm

• Thiết kế dạng thanh hoặc thanh ghép

• Tính toán tiết diện theo công suất

• Bọc cách điện hoặc đặt trong khoang riêng

Hệ thống busbar được xem là “xương sống” của tủ điện tổng MSB, ảnh hưởng trực tiếp đến khả năng tải và độ an toàn của tủ.

Thiết bị đo lường và giám sát

Để kiểm soát tình trạng vận hành, tủ điện tổng thường được trang bị:

• Đồng hồ đo điện áp, dòng điện

• Đồng hồ công suất, điện năng

• Thiết bị giám sát từ xa (nếu có)

Nhờ hệ thống đo lường này, kỹ sư vận hành có thể theo dõi tình trạng điện năng tiêu thụ và phát hiện sớm các sự cố tiềm ẩn.

Thiết bị bảo vệ và phụ kiện

Ngoài các thành phần chính, cấu tạo tủ điện tổng còn bao gồm:

• Rơ le bảo vệ

• Cầu chì

• Đèn báo pha

• Terminal đấu nối, máng đi dây

Các chi tiết này giúp tăng độ an toàn và thuận tiện trong quá trình lắp đặt, vận hành và bảo trì.

Mối liên hệ giữa cấu tạo và ứng dụng tủ điện tổng

Tùy theo quy mô công trình, cấu tạo tủ điện tổng MSB sẽ được thiết kế khác nhau:

• Nhà máy, khu công nghiệp: công suất lớn, nhiều ngăn

• Tòa nhà cao tầng: ưu tiên giám sát và an toàn

• Hệ thống ngoài trời: yêu cầu cao về tiêu chuẩn IP

Trong nhiều dự án, MSB sẽ kết hợp với các tủ điện ngoài trời chống nước hoặc các tủ phân phối khác để tạo thành hệ thống đồng bộ.

Kết luận

Cấu tạo tủ điện tổng MSB là yếu tố cốt lõi quyết định hiệu suất và độ an toàn của toàn bộ hệ thống điện. Việc hiểu rõ từng thành phần sẽ giúp chủ đầu tư và kỹ sư lựa chọn giải pháp phù hợp, tối ưu chi phí và đảm bảo vận hành bền vững.
