Nguyên lý hoạt động của tủ điện tổng MSB

Trong hệ thống tủ điện, tủ điện tổng MSB đóng vai trò là trung tâm tiếp nhận và phân phối nguồn điện cho toàn bộ công trình. Hiểu rõ nguyên lý hoạt động của tủ điện tổng MSB giúp kỹ sư, chủ đầu tư kiểm soát tốt hơn về an toàn điện, hiệu suất vận hành và khả năng mở rộng hệ thống.

Nếu bạn đang tìm hiểu tổng quan, có thể tham khảo thêm bài Tủ điện tổng MSB và MDB là gì? để nắm rõ vị trí và vai trò của MSB trong hệ thống điện.

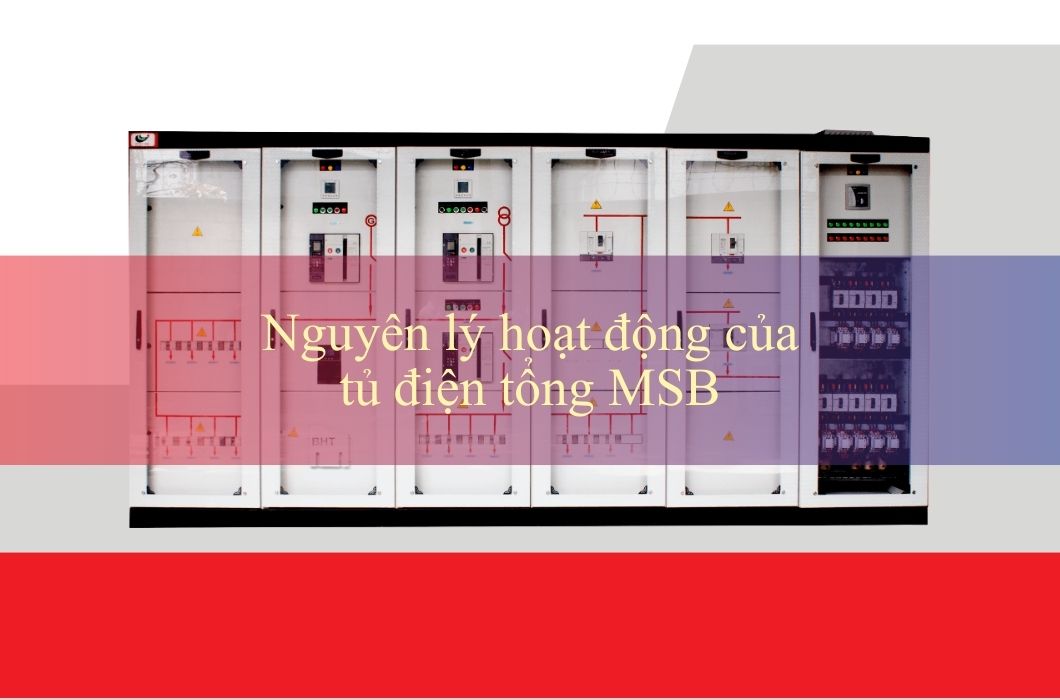

Tủ điện tổng MSB

Tổng quan nguyên lý hoạt động của tủ điện tổng MSB

Về bản chất, nguyên lý hoạt động của tủ điện tổng MSB được xây dựng dựa trên 4 bước chính:

1. Tiếp nhận nguồn điện đầu vào

2. Đóng cắt và bảo vệ nguồn

3. Phân phối điện qua hệ thống thanh cái

4. Giám sát và kiểm soát vận hành

Toàn bộ quy trình này diễn ra liên tục nhằm đảm bảo nguồn điện được cung cấp ổn định và an toàn.

Tiếp nhận nguồn điện đầu vào

Nguồn điện cấp cho tủ điện tổng MSB thường đến từ:

• Lưới điện quốc gia

• Máy biến áp trung thế – hạ thế

• Hệ thống máy phát điện dự phòng

Nguồn điện sau khi đi vào MSB sẽ được dẫn trực tiếp đến thiết bị đóng cắt chính. Đây là bước đầu tiên trong nguyên lý hoạt động của tủ điện tổng, quyết định sự ổn định của toàn bộ hệ thống phía sau.

Đóng cắt và bảo vệ nguồn điện

Thiết bị đóng cắt chính (thường là ACB hoặc MCCB) là “trái tim” của tủ điện tổng MSB.

Chức năng chính:

• Đóng/ngắt nguồn điện tổng

• Bảo vệ quá tải, ngắn mạch

• Cô lập hệ thống khi có sự cố

Khi xảy ra lỗi điện, thiết bị này sẽ tự động ngắt mạch, ngăn chặn sự cố lan sang các tủ điện nhánh như tủ điện MDB hoặc các tủ phân phối khác.

Phân phối điện qua hệ thống thanh cái (Busbar)

Sau khi nguồn điện được kiểm soát an toàn, điện năng sẽ được truyền qua hệ thống thanh cái.

• Busbar dẫn điện từ thiết bị tổng

• Phân phối điện đến các ngõ ra

• Cấp nguồn cho MDB và các nhánh tải

Trong thực tế, nguyên lý phân phối điện của MSB được tính toán kỹ lưỡng để đảm bảo tải đều, hạn chế sụt áp và tăng tuổi thọ thiết bị.

Cấp nguồn cho tủ điện nhánh và hệ thống tải

Từ tủ điện tổng MSB, điện năng được phân phối xuống:

• Tủ điện MDB

• Tủ phân phối DB

• Các hệ thống máy móc, dây chuyền sản xuất

Trong các công trình lớn, MSB thường kết hợp với tủ điện công nghiệp để tạo thành hệ thống phân phối điện nhiều cấp, đảm bảo vận hành linh hoạt và an toàn.

Giám sát và đo lường trong quá trình vận hành

Một phần quan trọng trong nguyên lý hoạt động của tủ điện tổng là khả năng giám sát.

• Đo điện áp, dòng điện

• Theo dõi công suất tiêu thụ

• Cảnh báo sự cố

Nhờ đó, người vận hành có thể phát hiện sớm các dấu hiệu bất thường và xử lý kịp thời, đặc biệt trong các công trình có yêu cầu cao về an toàn điện.

Vai trò của tiêu chuẩn IP trong nguyên lý hoạt động MSB

Tiêu chuẩn của vai trò IP trong tủ điện tổng MSB

Tùy môi trường lắp đặt, tủ điện tổng MSB sẽ được thiết kế theo tiêu chuẩn IP phù hợp.

• Khu vực trong nhà: IP thấp hơn

• Khu vực ẩm, bụi hoặc ngoài trời: IP cao hơn

Điều này đặc biệt quan trọng khi MSB được lắp đặt trong các hệ thống tủ điện ngoài trời chống nước, nơi yêu cầu cao về khả năng chống bụi và chống nước.

Nguyên lý hoạt động của tủ điện tổng MSB là sự kết hợp chặt chẽ giữa tiếp nhận nguồn, bảo vệ, phân phối và giám sát điện năng. Một MSB được thiết kế và vận hành đúng chuẩn sẽ giúp toàn bộ hệ thống điện hoạt động ổn định, an toàn và bền vững trong thời gian dài.
